鑫谷數智DM-1000G冰山版電源拆解+裝機：用料扎實，諸多獨特設計

電源承擔著為電腦主機中的所有硬件設備供電的任務，因此電源的輸出穩定性非常重要，即使相同輸出功率的電源差價很大，主要體現在架構方案與內部用料等方面，前不久鑫谷推出了數智DM系列電源，定位中端主流級別，支持ATX3.1與PCIe5.1規范，并采用全模組設計，通過80 PLUS和PPLP雙金牌認證，并具備十年質保服務，首發僅有850W額定功率與黑色外觀版本，最近終于等到想要的版本上市，第一時間入手鑫谷數智DM-1000G冰山版電源，接下來對其進行拆解與裝機測試，看下它用料與承壓能力如何。

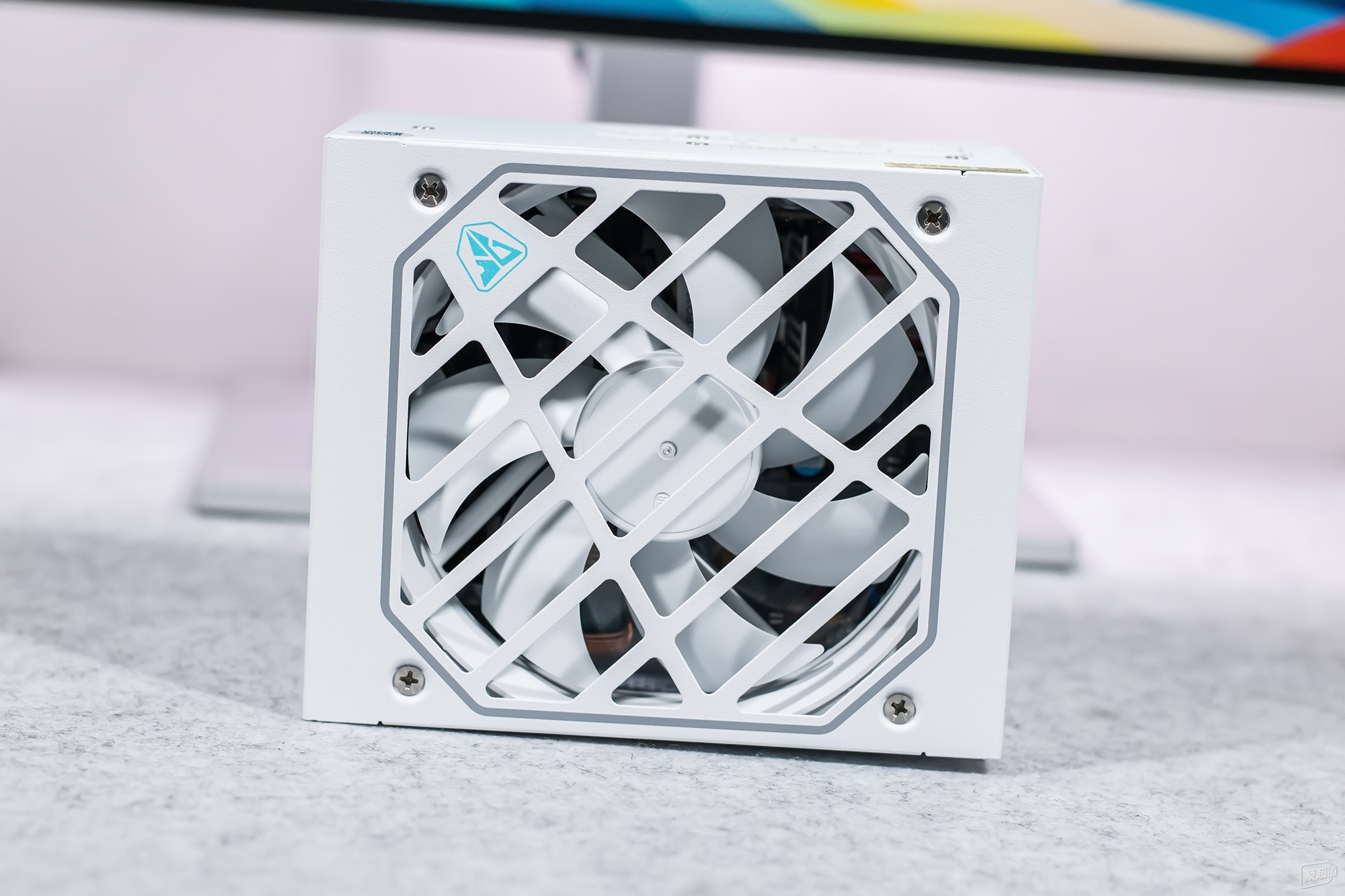

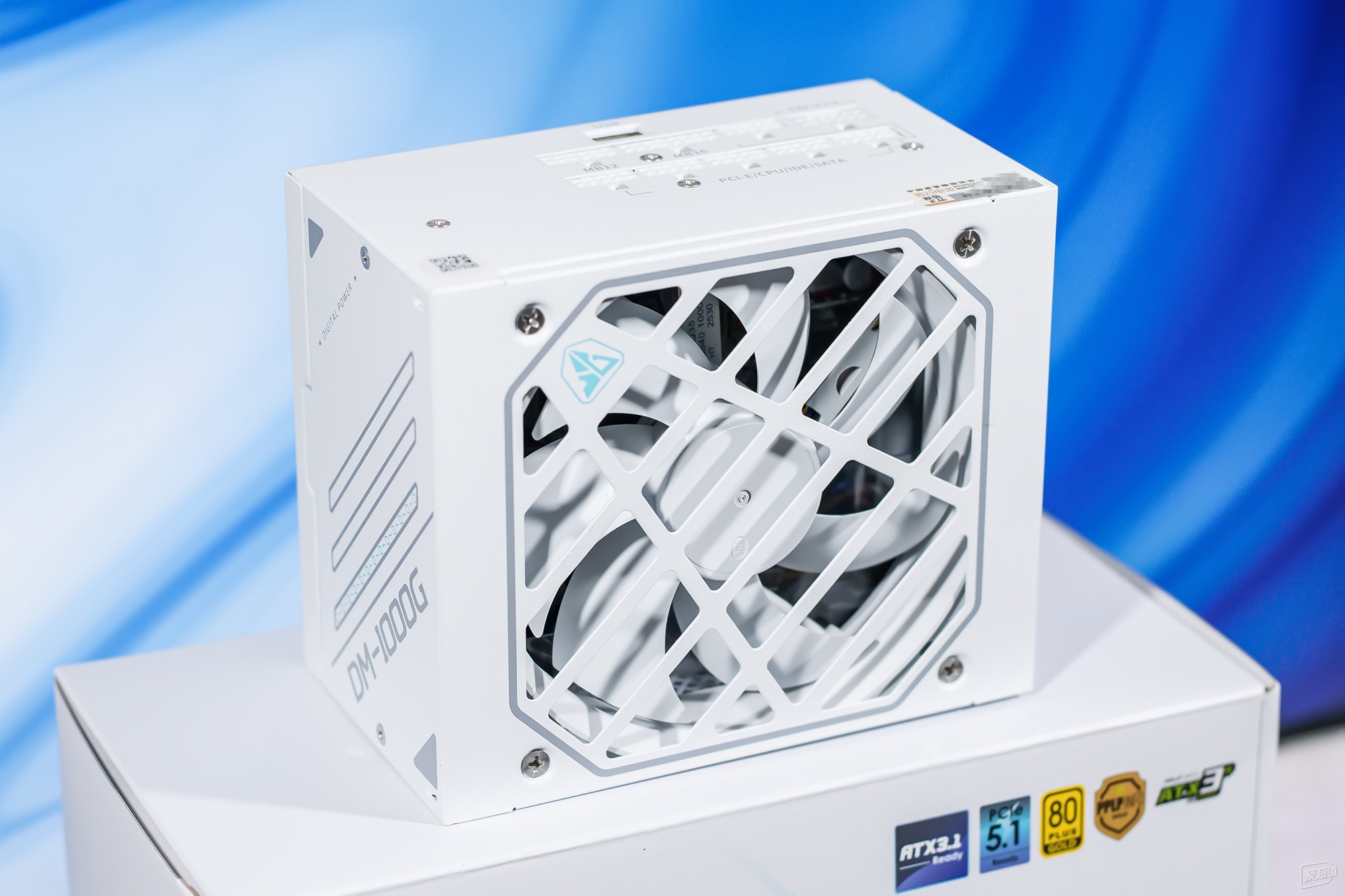

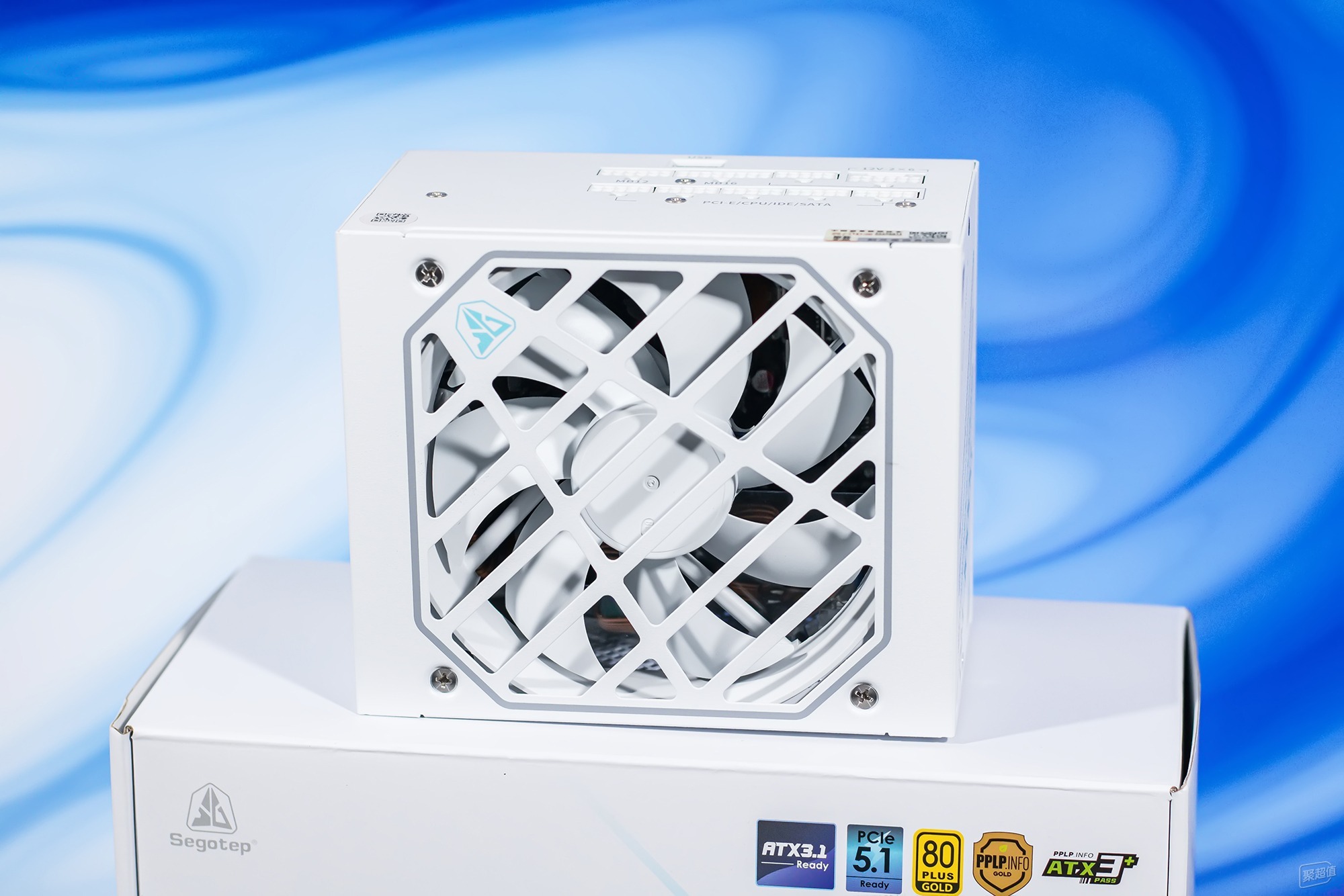

目前電源共提供了黑白兩種配色版本可選，由于本次組裝的主機為白色海景房外觀，因此選擇白色外觀的冰山版，電源外殼與模組線均為白色，頂蓋采用大面積鏤空設計，相對較疏的網格則在進風方面具有優勢，在左上方印了鑫谷的徽標，通過格柵可見內部白色的散熱風扇。

電源的散熱風扇支持自動啟停功能，根據負載狀態或內部溫度等多種因素，由系統自動控制風扇的轉速，用戶也可通過控制軟件去調節風扇轉速曲線，位于電源的尾部同樣采用大面積鏤空設計，矩形的格柵較為密集，左側為220V AC電源輸入接口，還配備獨立的電源開關。

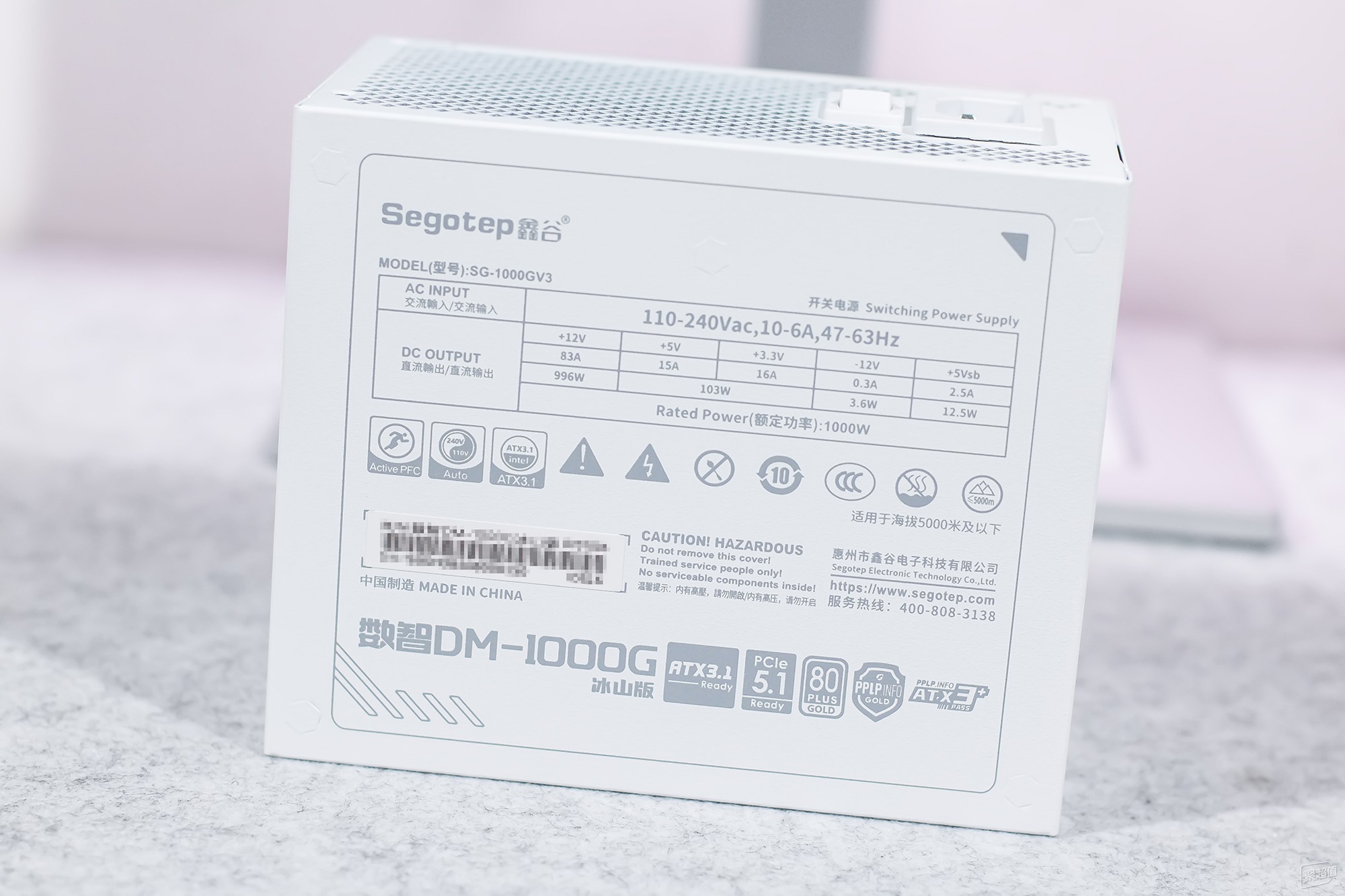

底部印有電源的各項技術指標與參數規格，電源支持110~240V電壓范圍與47~63Hz頻率范圍輸入，額定輸出功率為1000W，其中+12V的額定輸出電流為83A，功率為996W，+5V與+3.3V的額定輸出功率為103W，還有PCIe5.1標準、ATX3.1標準與80PLUS金牌認證等標識。

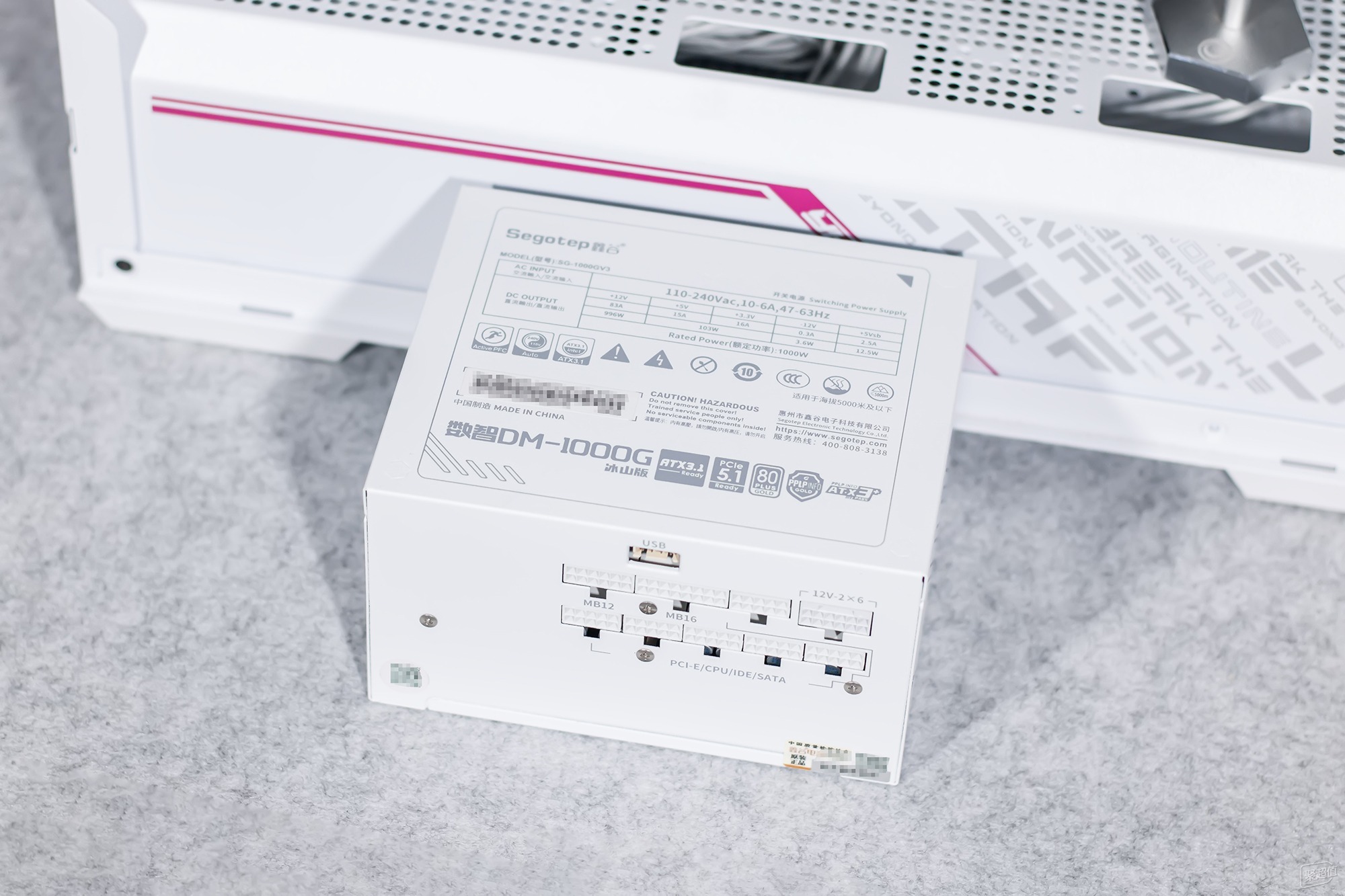

鑫谷數智DM-1000G冰山版電源采用全模組設計，背部為模組輸出接口，在供電輸出接口都印有相應標識，從上到下分別為USB數據接口，一組MB16+MB12主板供電接口，一組原生12V-2X6供電接口，然后六組PCIe/CPU/IDE/SATA設備供電接口，通用接口支持盲插。

12V-2X6接口可承載600W功率輸出，另外輸出接口設計的很有意思，接口尺寸要比一般電源的要小，從對比圖可見，下方為鑫谷昆侖MU-1000G冰山版電源，在結構與插座數量上存在一些區別，尺寸跟12V-2X6接口幾乎相等，更為節省空間，然后每組有十個供電針腳。

供電接口結構緊湊且連接穩固可靠，多接口盲插確實是獨特且靈活的設計，不同于傳統的供電接口需要區分不同設備類型，現在無需考慮供電接口是否匹配或者功率分配，不管是處理器還是SATA硬盤等供電線都可以隨手一插即可完成連接，無疑為用戶裝機提供更多的便利。

在體積尺寸上也更小了，電源具體尺寸為125×150×86mm，重量約為2.3kg，125mm的機身長度對于1000W功率電源來說相當短小了，能夠兼容市面上絕大多數機箱，尤其是一些前置電源的MATX/ITX緊湊型機箱，降低與不同硬件干涉的情況，在線材布置上也方便一些。

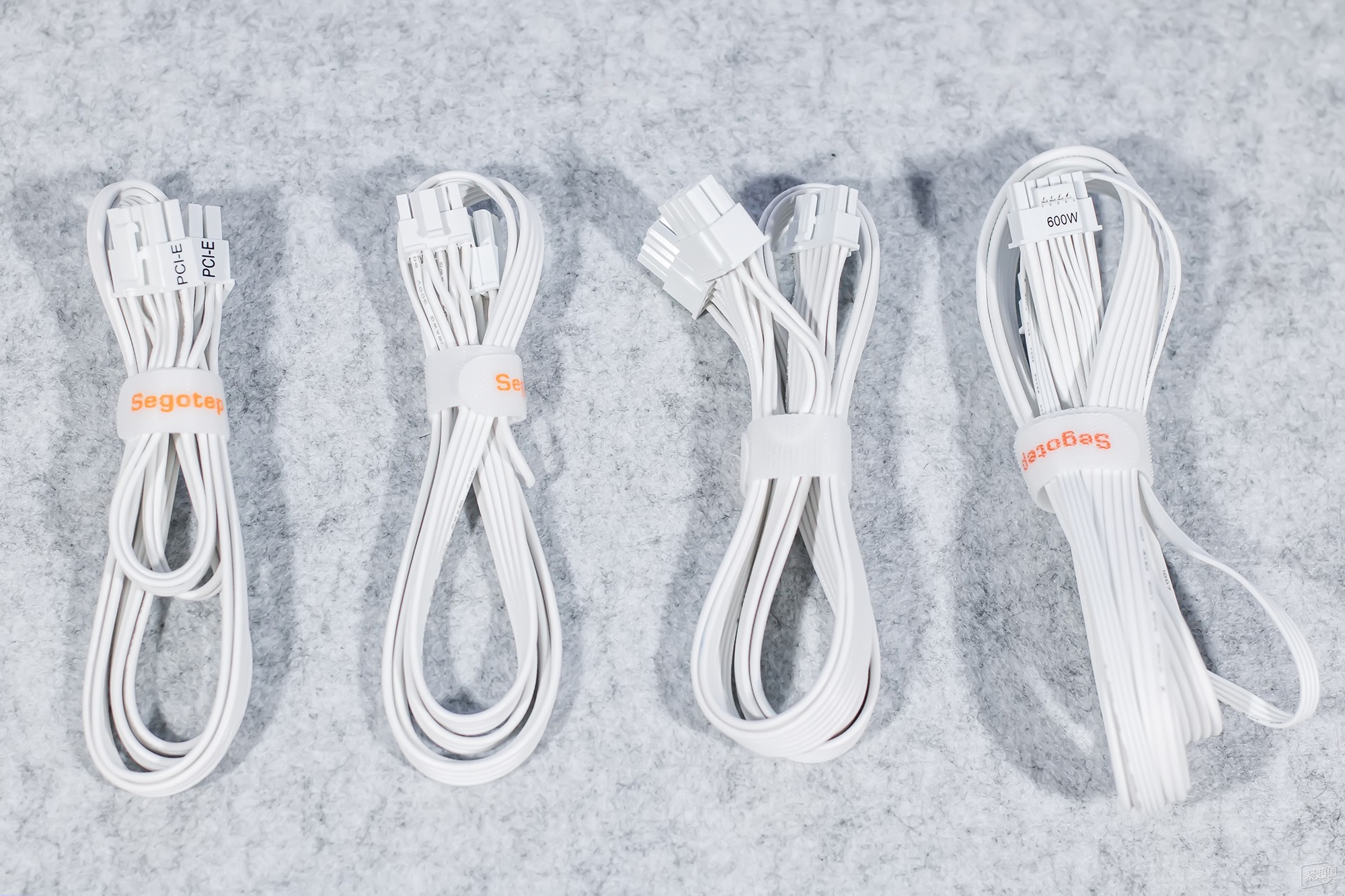

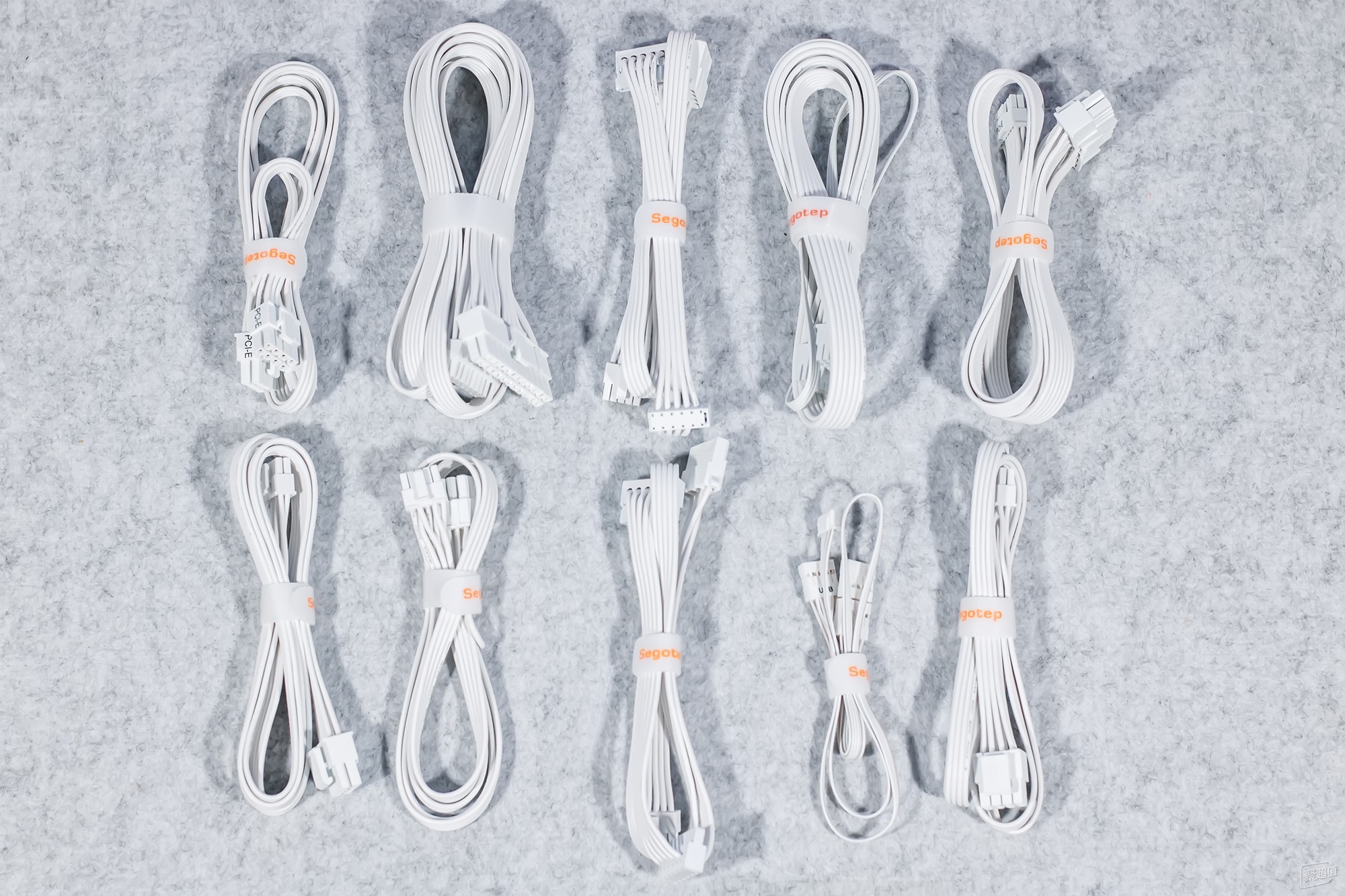

隨機附帶的線材均為扁平排線，同時有著壓紋線的紋理設計，以及壓紋線的柔軟度，線體與接口均為白色，并附有魔術捆扎帶，線材配置方面，一條24Pin主板供電線（600mm）、兩條8Pin（4+4）CPU供電線（700mm）、一條8Pin（6+2）PCIe供電線（550mm）、一條8Pin一分二PCIe供電線（500+150mm），一條16Pin（12+4）12V-2X6供電線（600mm），一條16Pin轉雙8Pin（6+2）PCIe供電線（600mm），兩條雙SATA+大4Pin供電線（450+150+150mm），一條USB2.0線。

電源為顯卡設備供電線材共有四條，分別是三條8Pin PCIe供電線（共五個插頭）與一條原生12V-2X6供電線，可以兼容不同型號的顯卡，數量對于主高端顯卡來說是足夠的，較為特別的是，提供了一套12V-2X6轉PCIe供電線，直接從12V-2X6接口取電，不會占用其它供電接口。

鑫谷數智DM-1000G冰山版電源采用主動式PFC+半橋LLC+同步整流+DC-DC架構，接下來對其進行適度拆解，主要是查看內部的布局設計與元器件型號，畢竟還需進行實際裝機測試，電源內置一個白色直徑12cm液態軸承散熱風扇，生產廠商為寶凱迪，型號為BDM12025F，輸入規格為12V/0.2A，風扇采用常見4Pin供電接口。

電源的PCB板采用雙面布局設計，內部布局相當緊湊規整，電容電感開關管等主要元器件均設計于正面，背面主要是LLC諧振電路的元器件，電源配備雙MCU芯片用于實時信息監測，MCU-A負責讀取輸入電壓、電流狀態和輸入頻率等信息，芯片位于電源輸入端的下方。

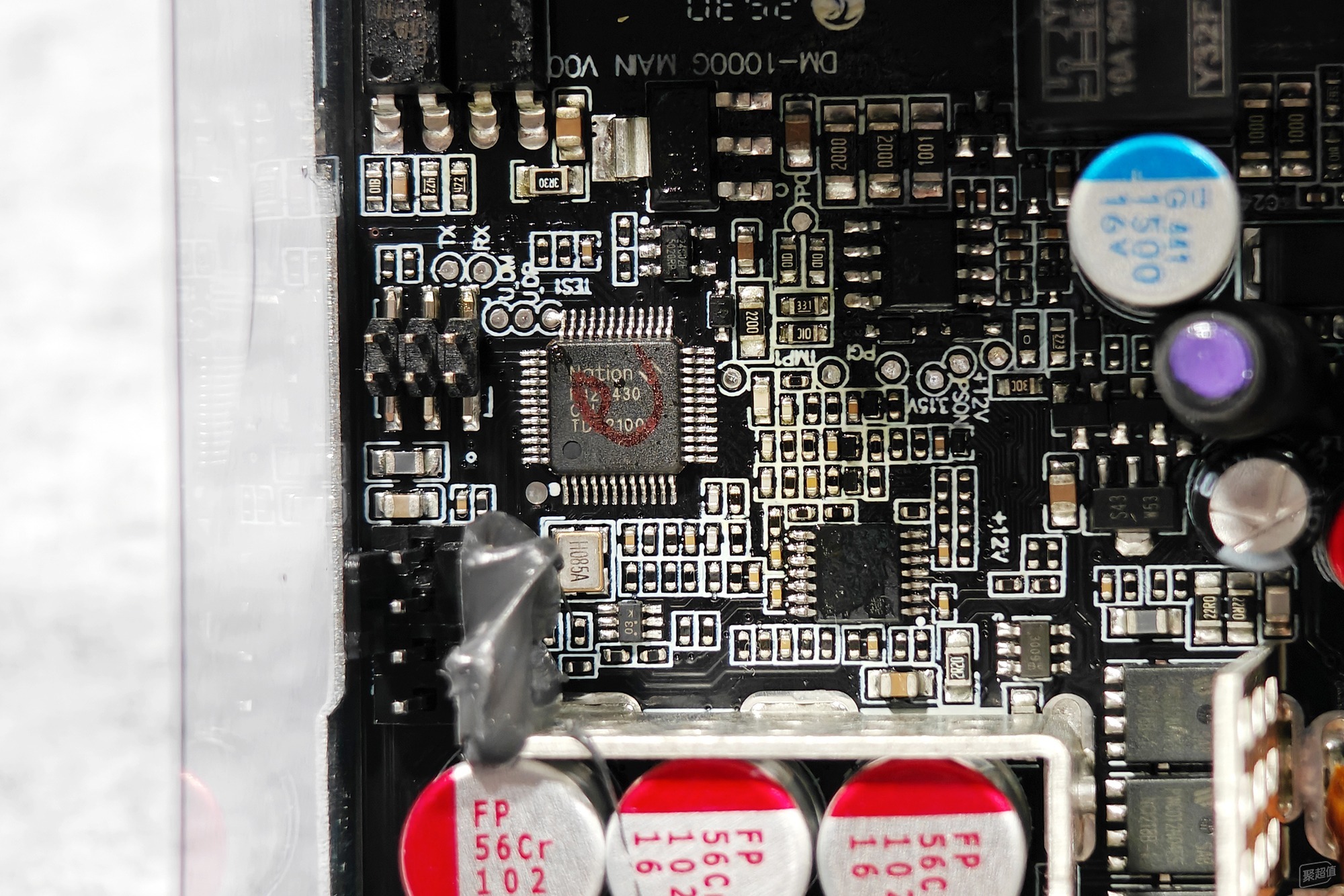

MCU-B型號為國民技術N32G430微控制器，基于40nm工藝打造，內置ARM Cortex-M4F核心，主頻為128MHz，算力達到160DMIPS，支持浮點運算和DSP指令，集成64KB存儲空間，自帶靈眸算法，負責讀取輸出電壓，輸出電壓自動校準、風扇控制與無級調節等功能。

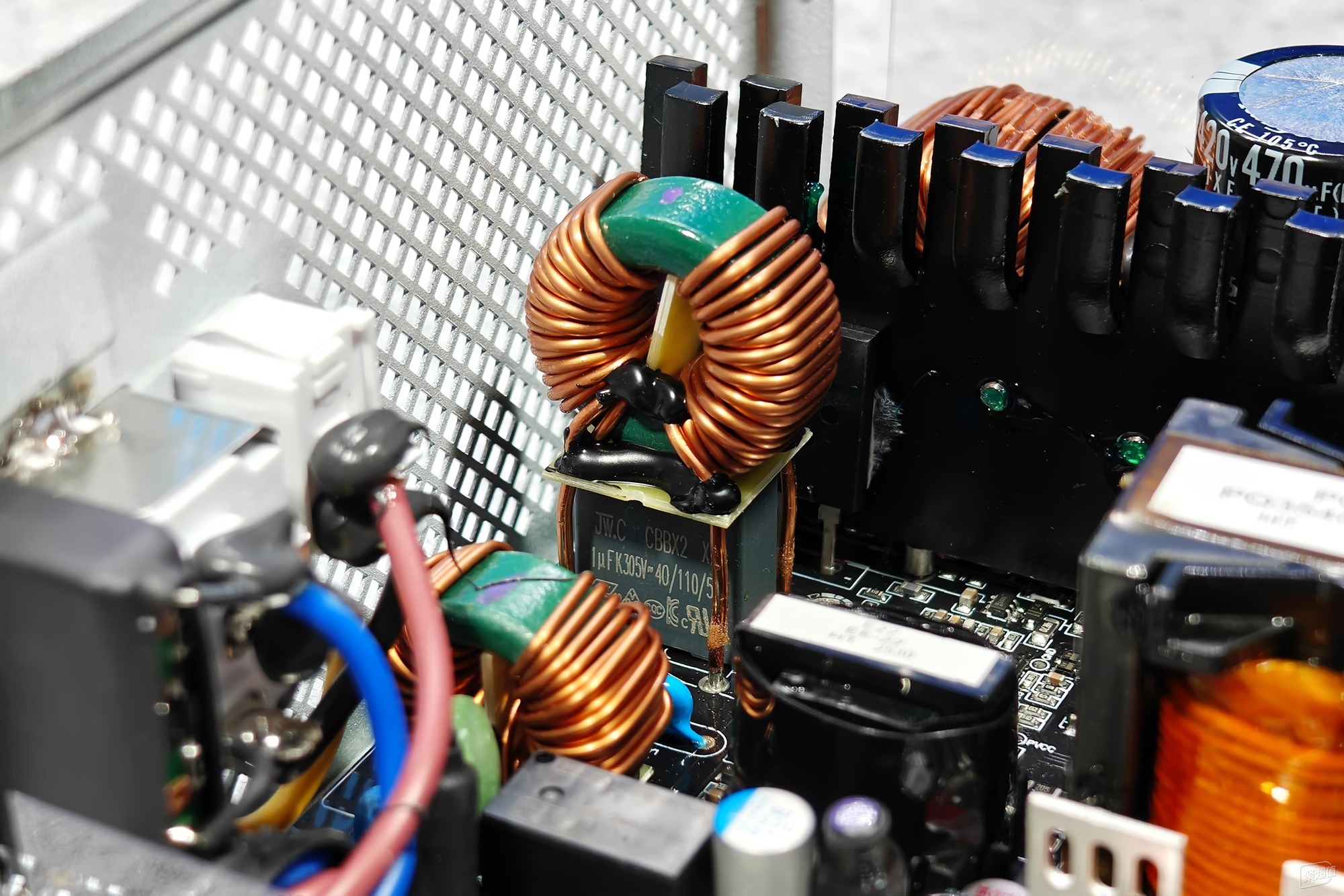

先從220V電源輸入端開始，EMI濾波電路部分，共配備兩個X電容與四個Y電容，兩個共模電感，其中一個X電容位于AC插頭左側，由絕緣熱縮管包裹，另一個在右側共模電感的下方，并配備MOV壓敏電阻（藍色）、NTC熱敏電阻（綠色）、繼電器（熱敏電阻下側）與保險管（紅線下方被熱縮管包裹），保險管規格為12.5A 250V。

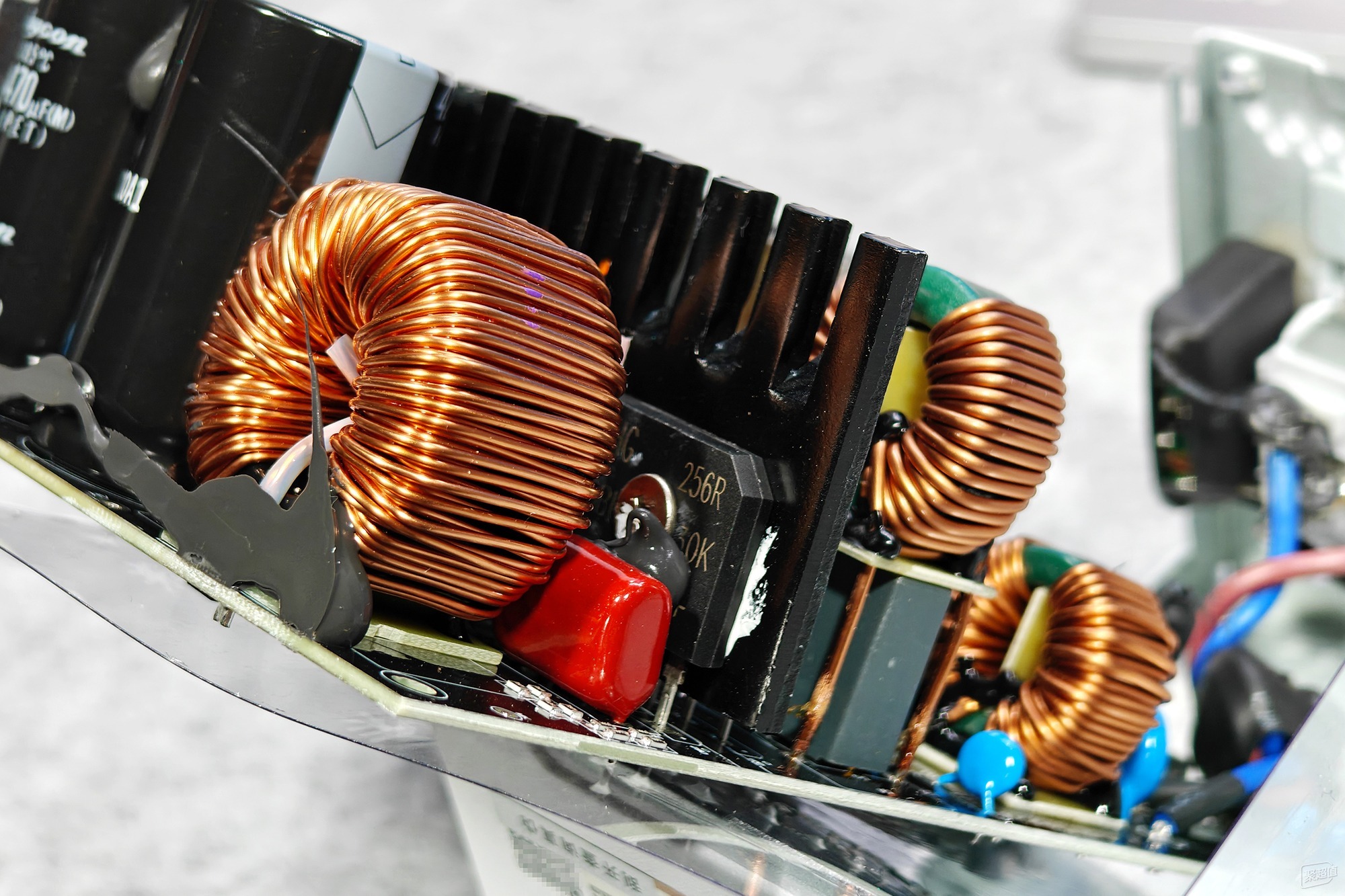

往后走為整流橋，配備一塊厚實的鋁合金材質散熱片，PFC開關管、PFC整流管、PFC二極管與LLC開關管共用一塊散熱片，電源配備兩個整流橋、一個PFC開關管與一個PFC二極管，整流橋型號為GBU30K，具體規格為800V/30A，其它元器件被PFC升壓電感完全遮擋無法查看到具體型號，在整流橋與升壓電感之間還有一個薄膜電容（紅色）與兩個電阻。

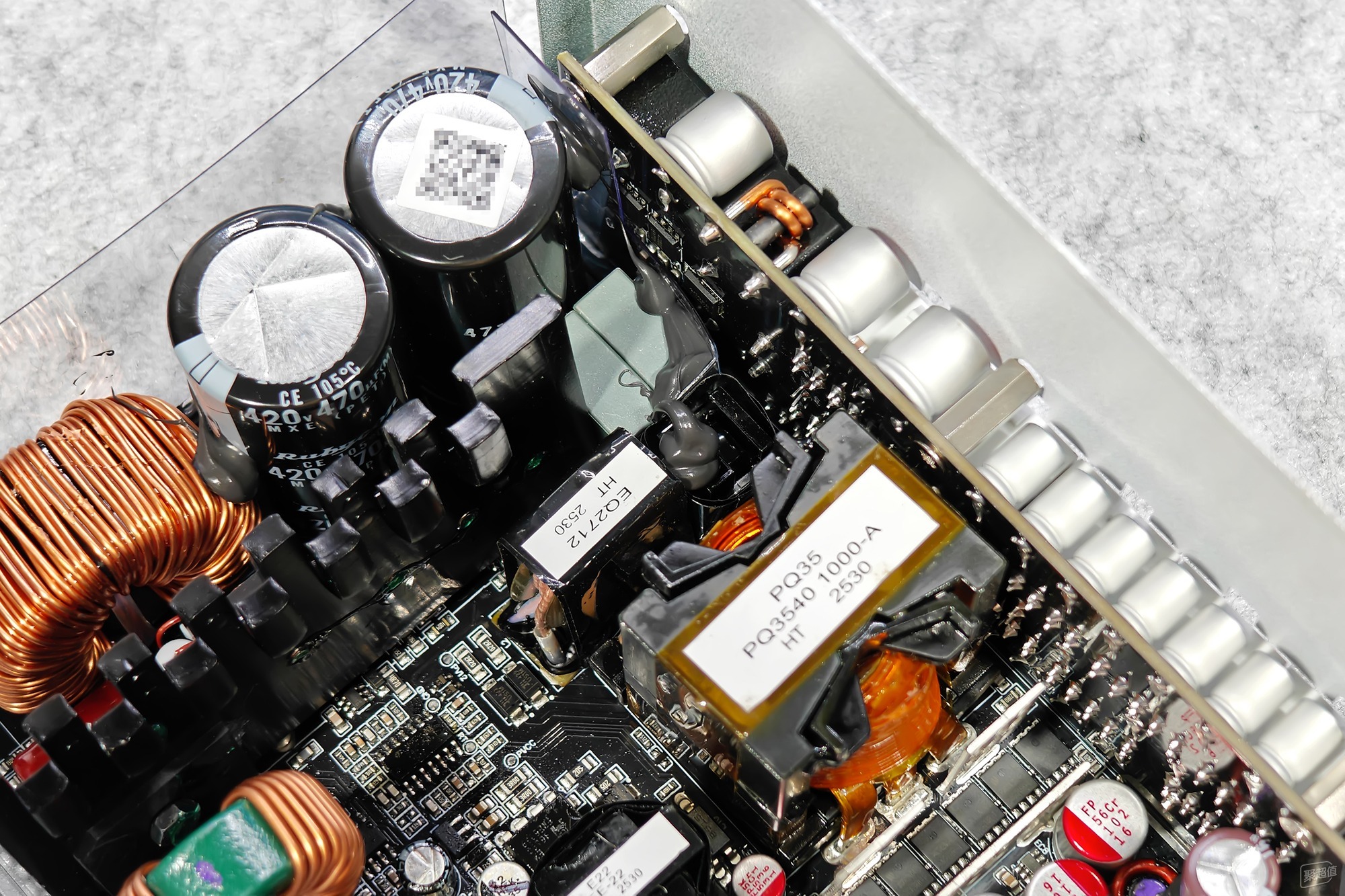

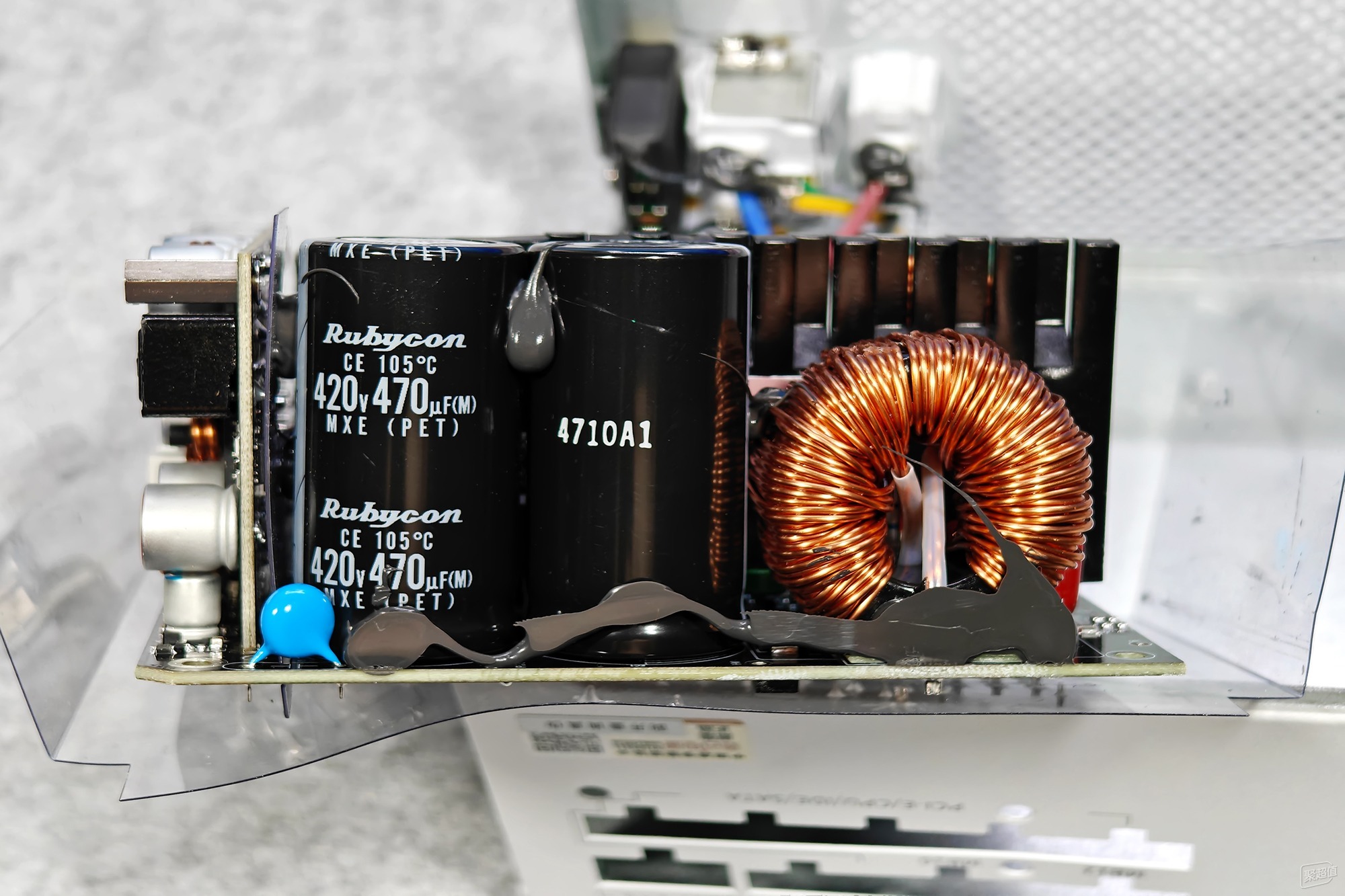

電源共配備兩個來自紅寶石的主電容，具體規格為420V/470μF/105℃，并聯總容量可達到940μF，對于一款額定輸出功率為1000W的電源來說很充足，主電容后方為LLC電路，分別兩個諧振電容（灰色），被完全遮擋看不清具體型號，然后就是型號為EQ2712的諧振電感、電流互感器與主變壓器，LLC控制器位于PCB的背面，型號為虹冠CM6901。

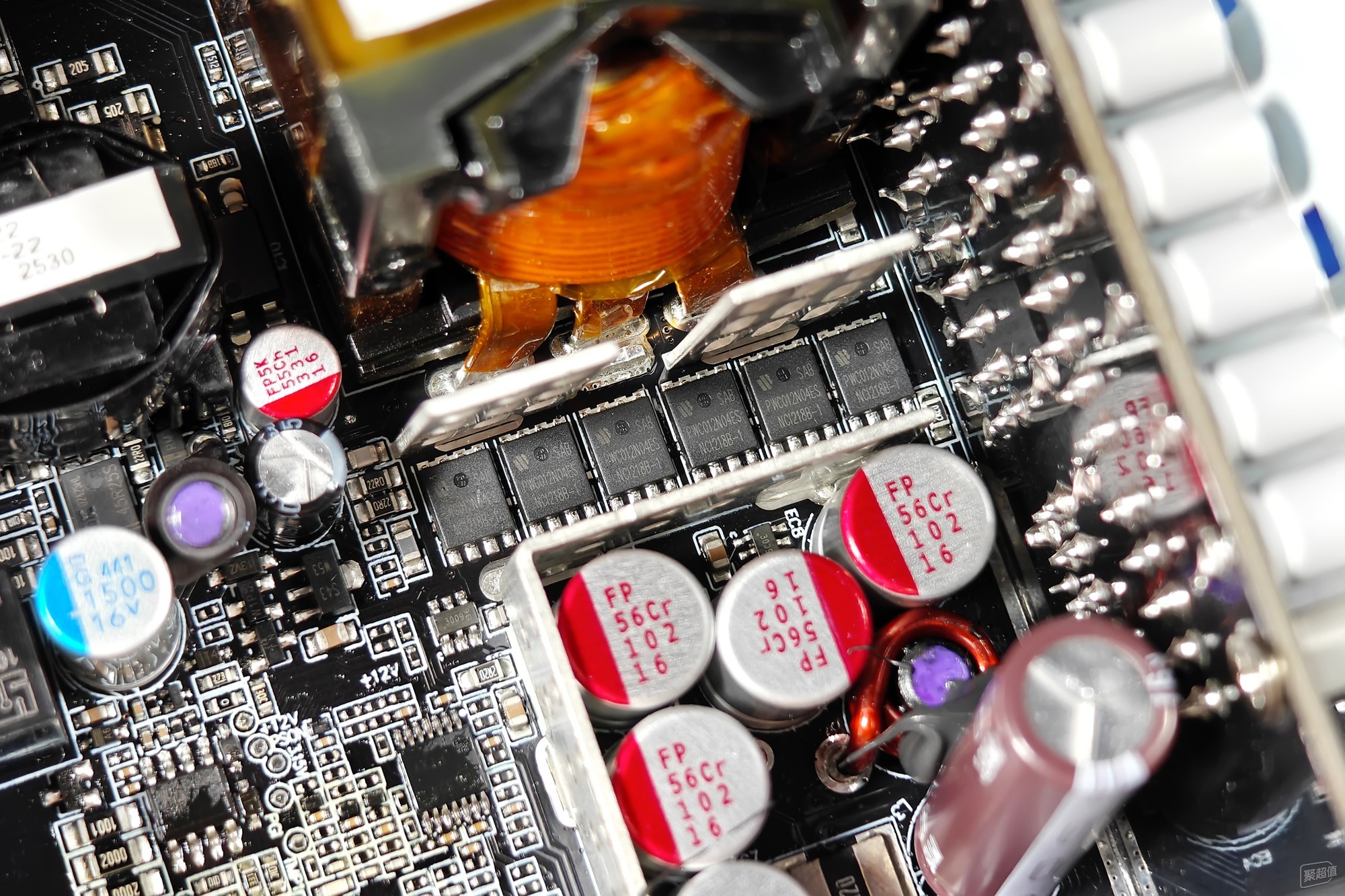

在變壓器下方為+12V同步整流部分，配備了六顆同步整流管，三顆并聯為一組，型號為平偉的PWC012N04ES，具體規格為40V/220A/1.0mΩ，在同步整流管兩側均設有散熱片，并配置有五顆來自尼吉康的固態電容和一顆來自貴彌功的電解電容（16V/3300μF），還有一顆濾波電感。

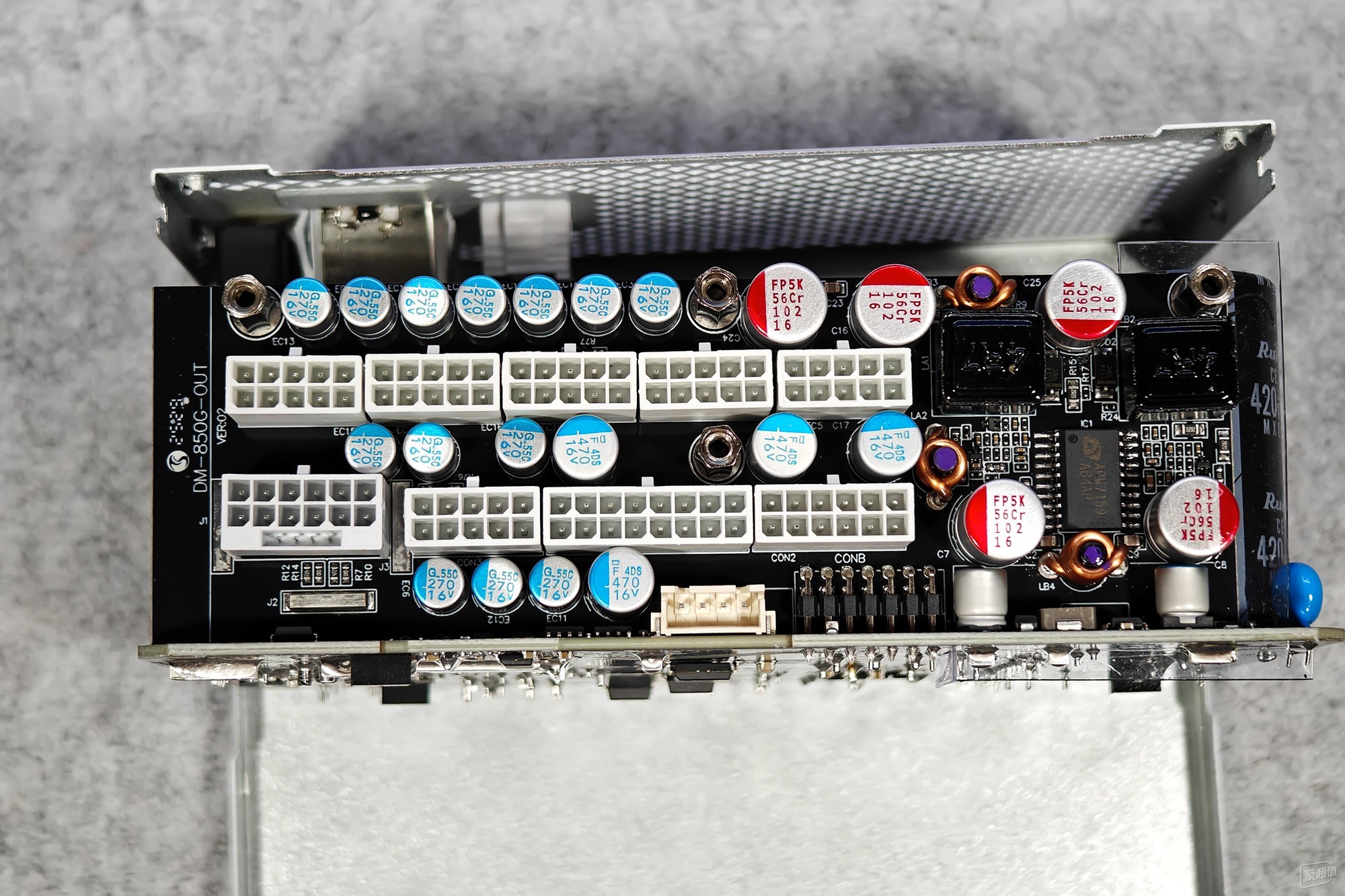

在電源的主PCB板上并沒發現DC-DC電路區域，當我把輸出接口面板拆卸下來時，才發現DC-DC電路被放置于模組輸出接口PCB板上，如圖所示，左側區域為輸出插座并配有很多固態濾波電容，在右側為DC-DC電路區域，負責將+12V直流電轉換為+3.3V與+5V輸出。

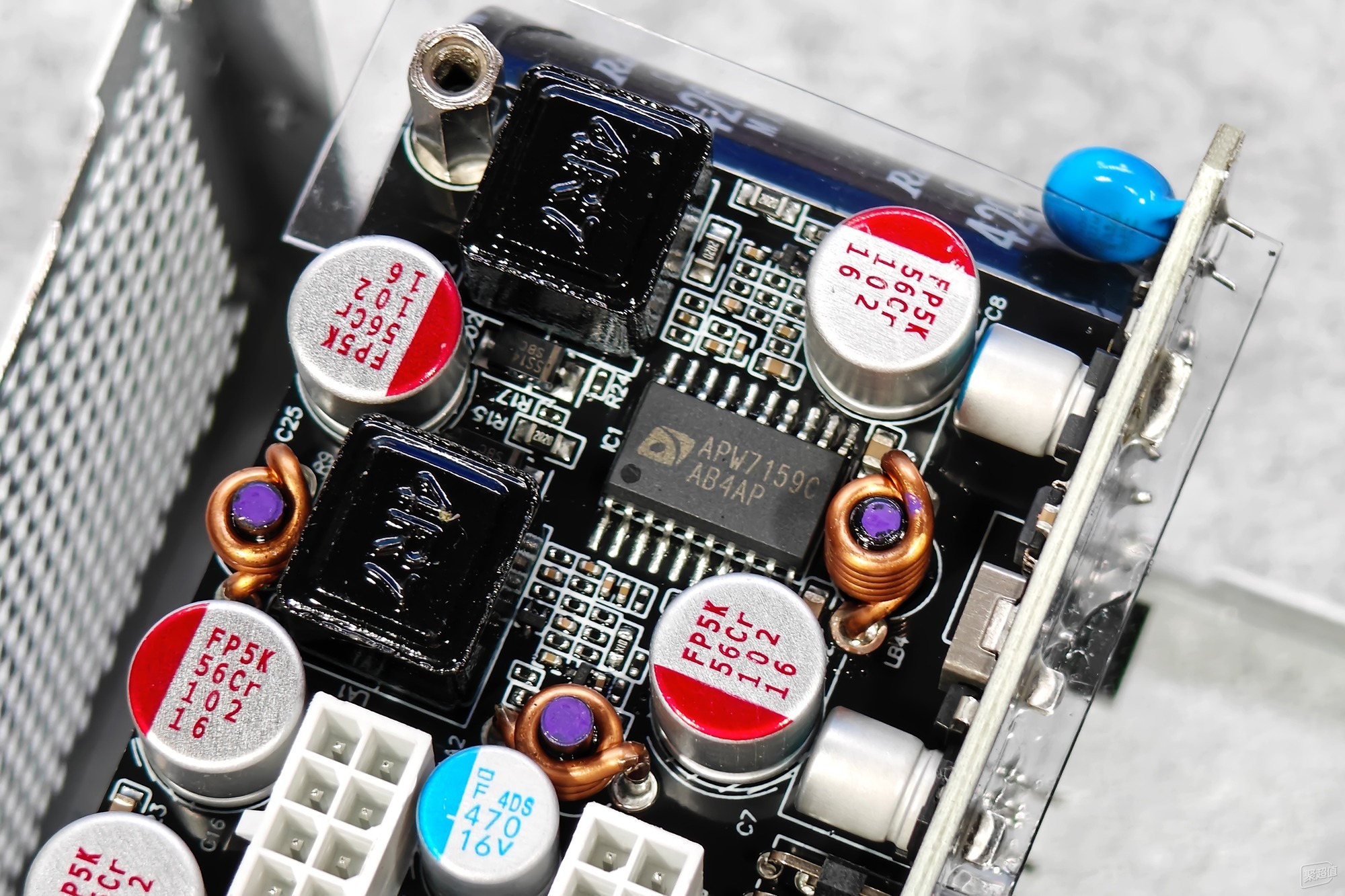

DC-DC電路的PWM控制器型號為茂達電子的APW7159C，左側兩個方形元器件為貼片電感，具體數值為4.7μH，并設有濾波電容與濾波電感，在PCB板的背面設有四顆開關管，每路兩個共計四個，具體型號為安森美的NTMFS4C022N，規格為耐壓30V，導阻1.4mΩ。

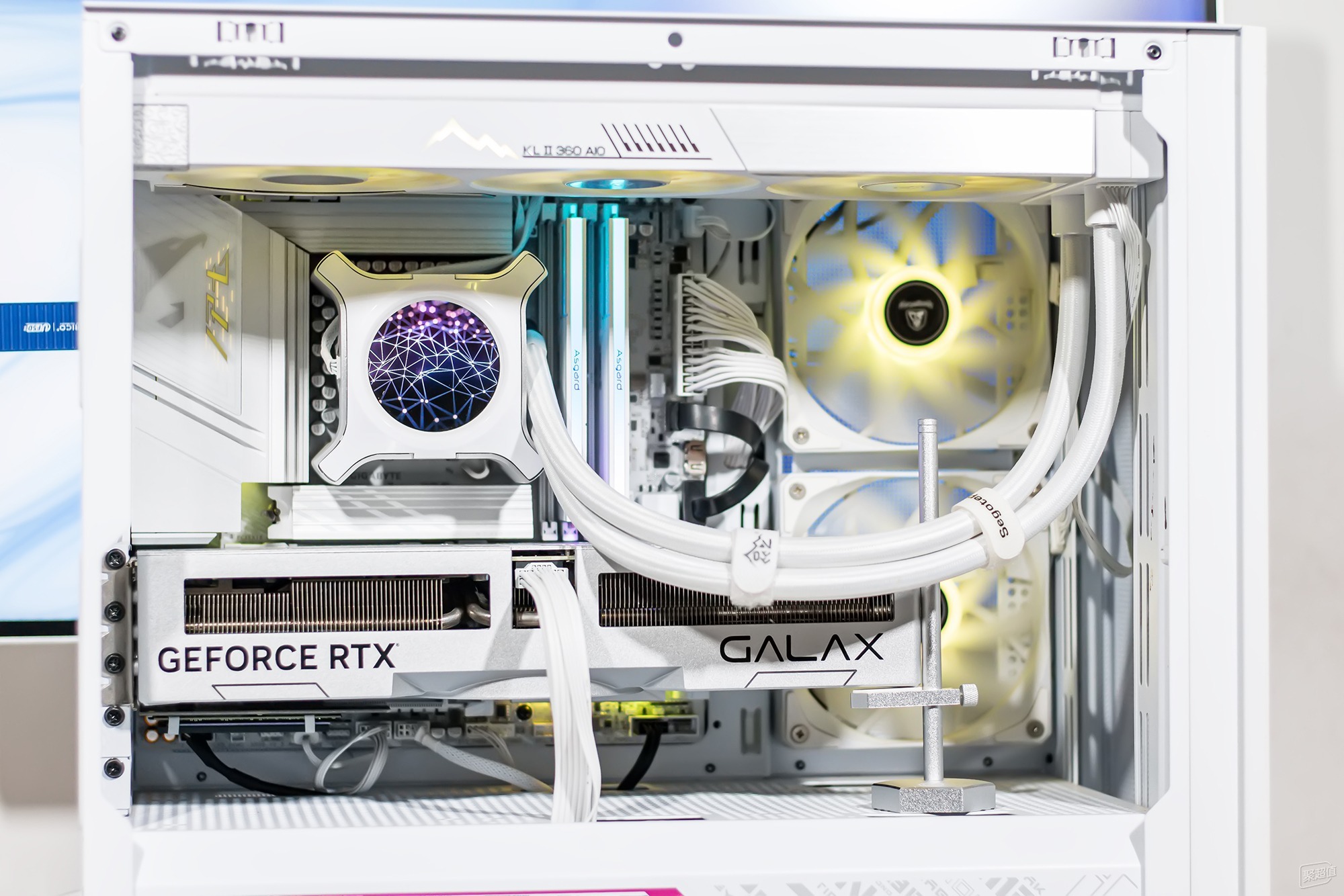

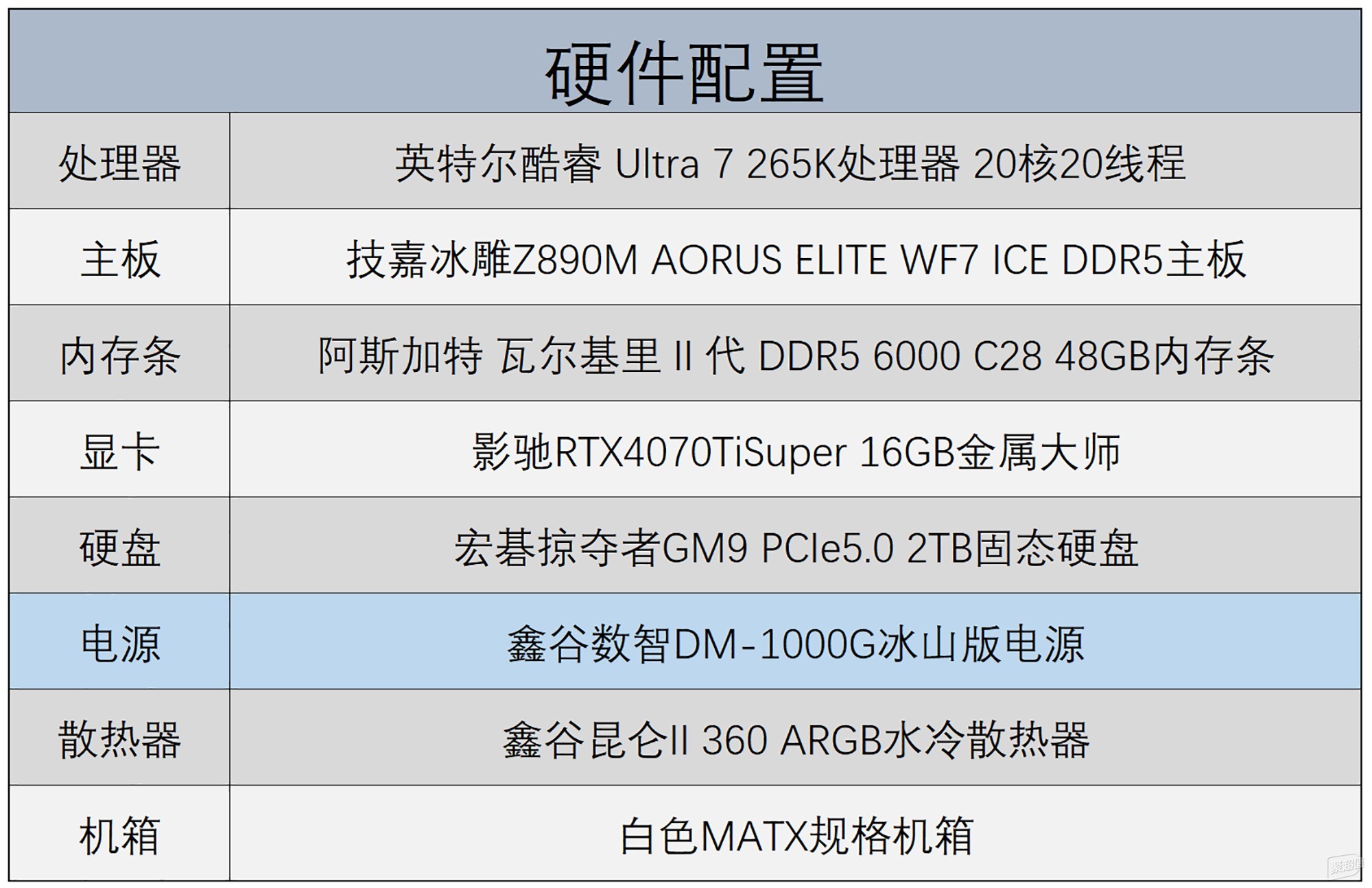

下圖是白色海景房主機的裝機效果，電源標配的模組線簡潔整齊排布美觀，可以無需捆扎帶或者理線梳，說說詳細硬件配置，處理器為Intel Ultra7 265K，主板為技嘉Z890M DDR5冰雕，顯卡為影馳RTX4070Ti Super 16GB金屬大師，內存條為阿斯加特女武神二代DDR5 6000 C28 48GB內存條，搭配白色外觀的MATX機箱與鑫谷昆侖2代360水冷散熱器。

技嘉Z890M DDR5冰雕主板采用MATX尺寸規格，外觀方面白得挺徹底，供電接口與內存插槽同為白色，主板采用12+1+2相供電方案設計，其中12相為核心供電，即使面對Ultra9 285K處理器也不虛，裝機時需要將USB線纜連接至主板下方的板載USB插針上，才能查看電源實時功率與風扇轉速等狀態。

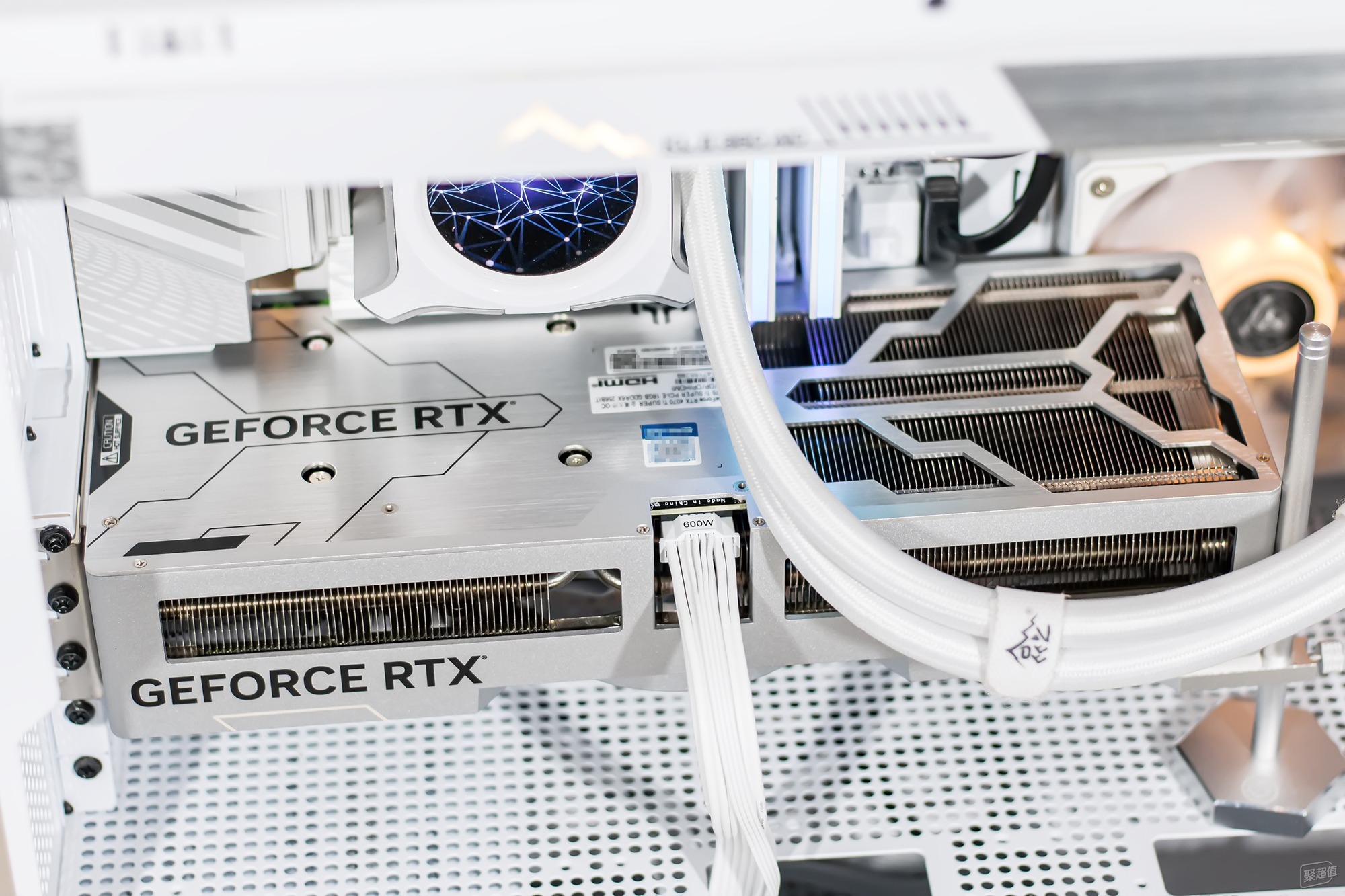

顯卡為影馳RTX4070Ti Super 16GB金屬大師，全鋁合金材質外殼與三散熱風扇的設計，其搭載的是AD103核心，擁有8448個CUDA 核心，基礎頻率為2340MHz，核心加速頻率為2655MHz，配備16GB容量256bit位寬GDDR6X顯存，典型功耗為280W，解鎖功耗墻能達到320W。

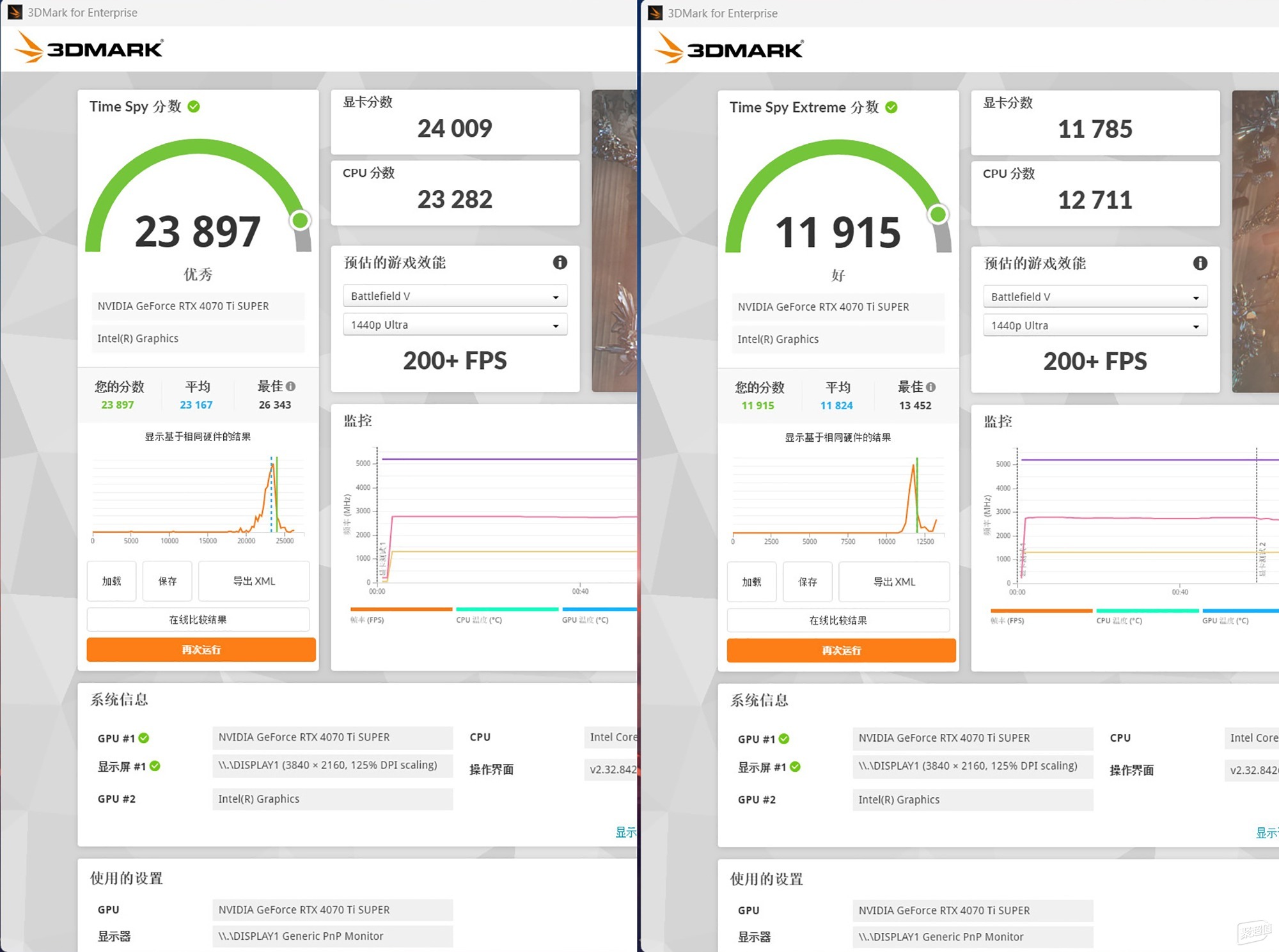

硬件性能測試部分，3DMark基準測試軟件中的Time Spy項目，硬件平臺的綜合得分為23897分，其中圖形得分為24009分，CPU得分為23282分，4K高分辨率的Time Spy Extreme項目綜合得分為11915分，其中圖形得分為11785分，CPU得分為12711分。

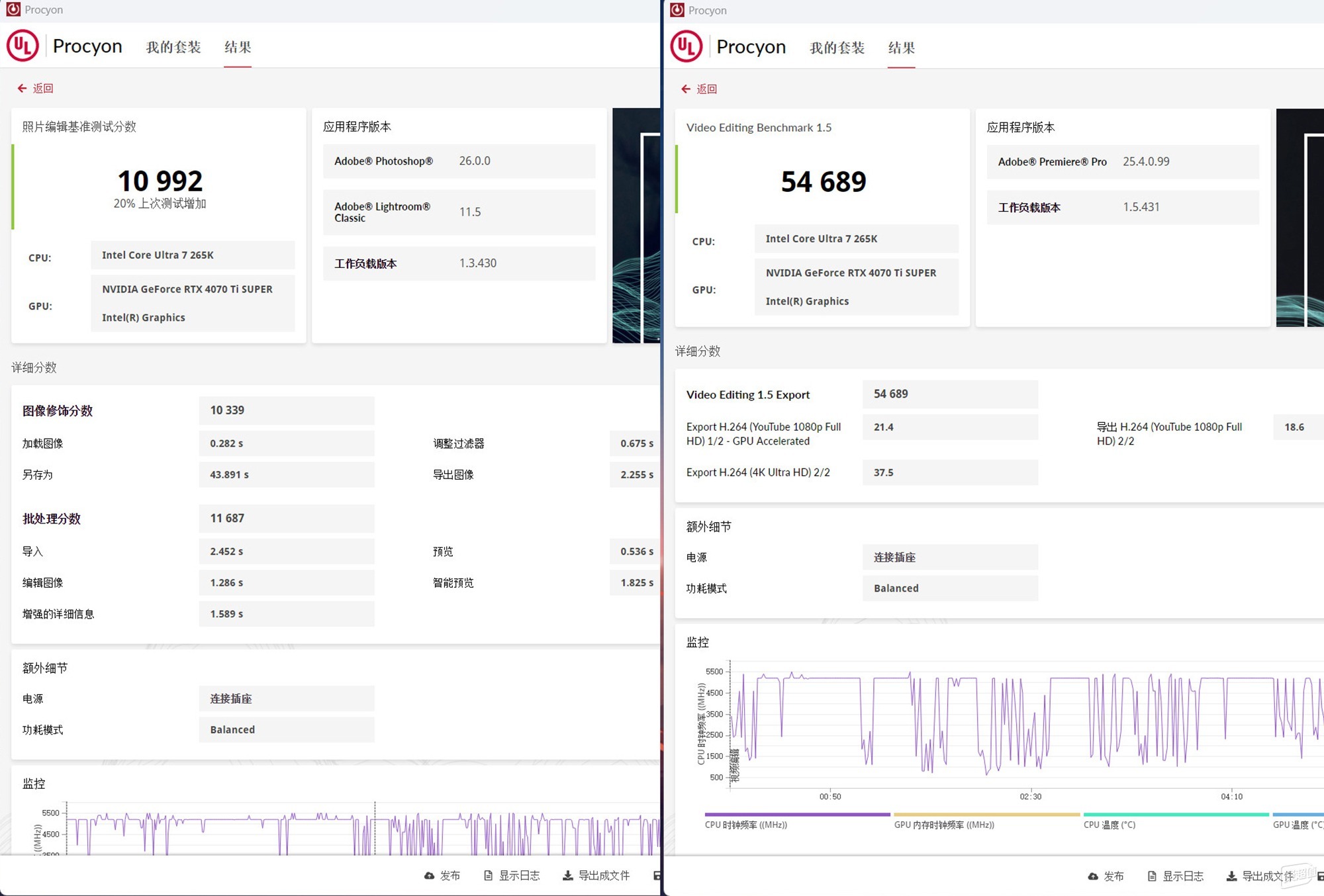

UL Procyon基準性能測試套件，實測照片編輯基準測試項目中的成績為10992分，在視頻編輯測試項目中（開啟GPU加速）的成績為54689分。

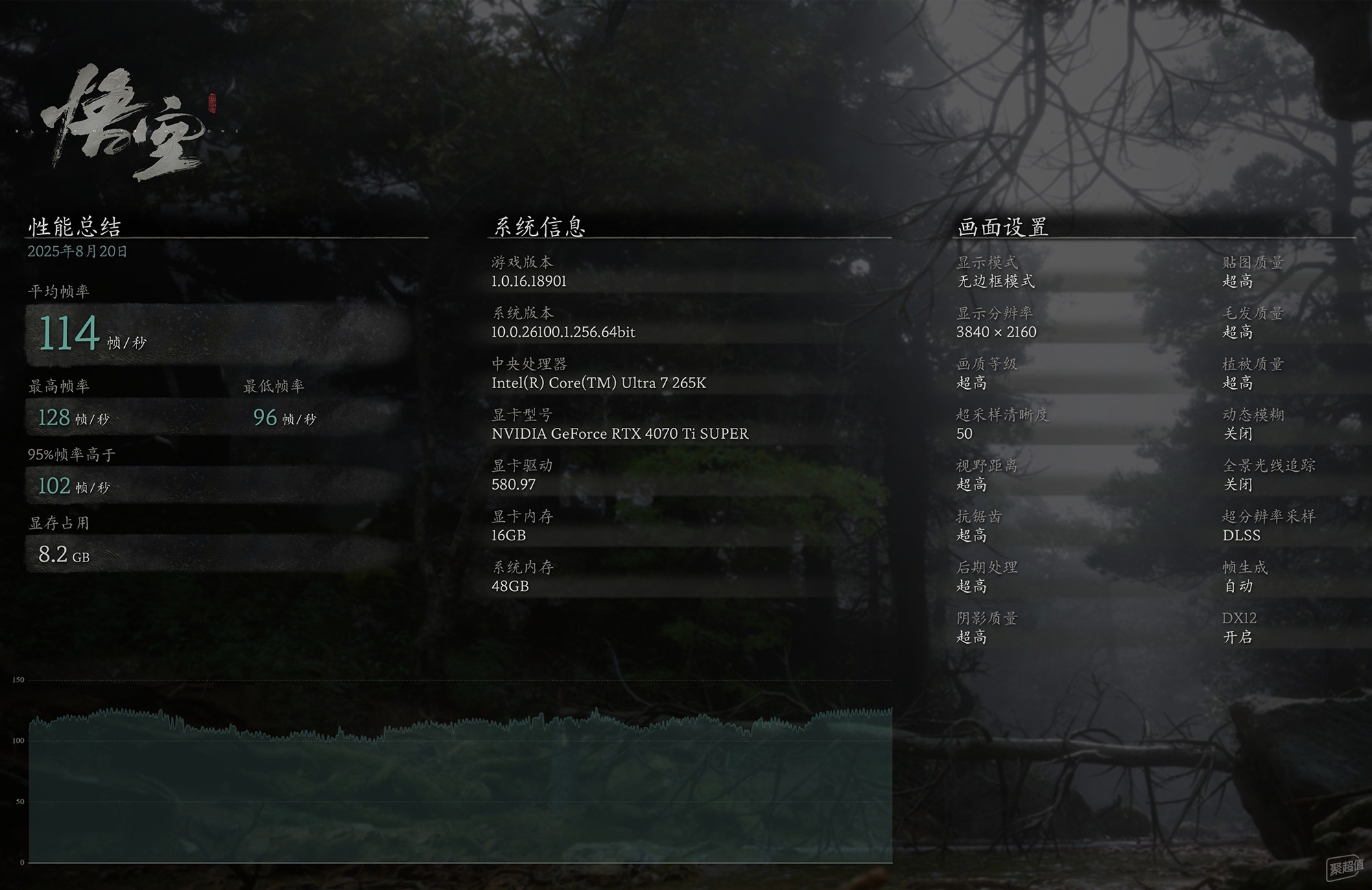

在《黑神話：悟空》游戲中開啟DLSS超分辨率采樣與幀生成，超采樣清晰度設為50，其它畫質選項均設為超高，平均幀率為114FPS，最低幀率為96FPS。

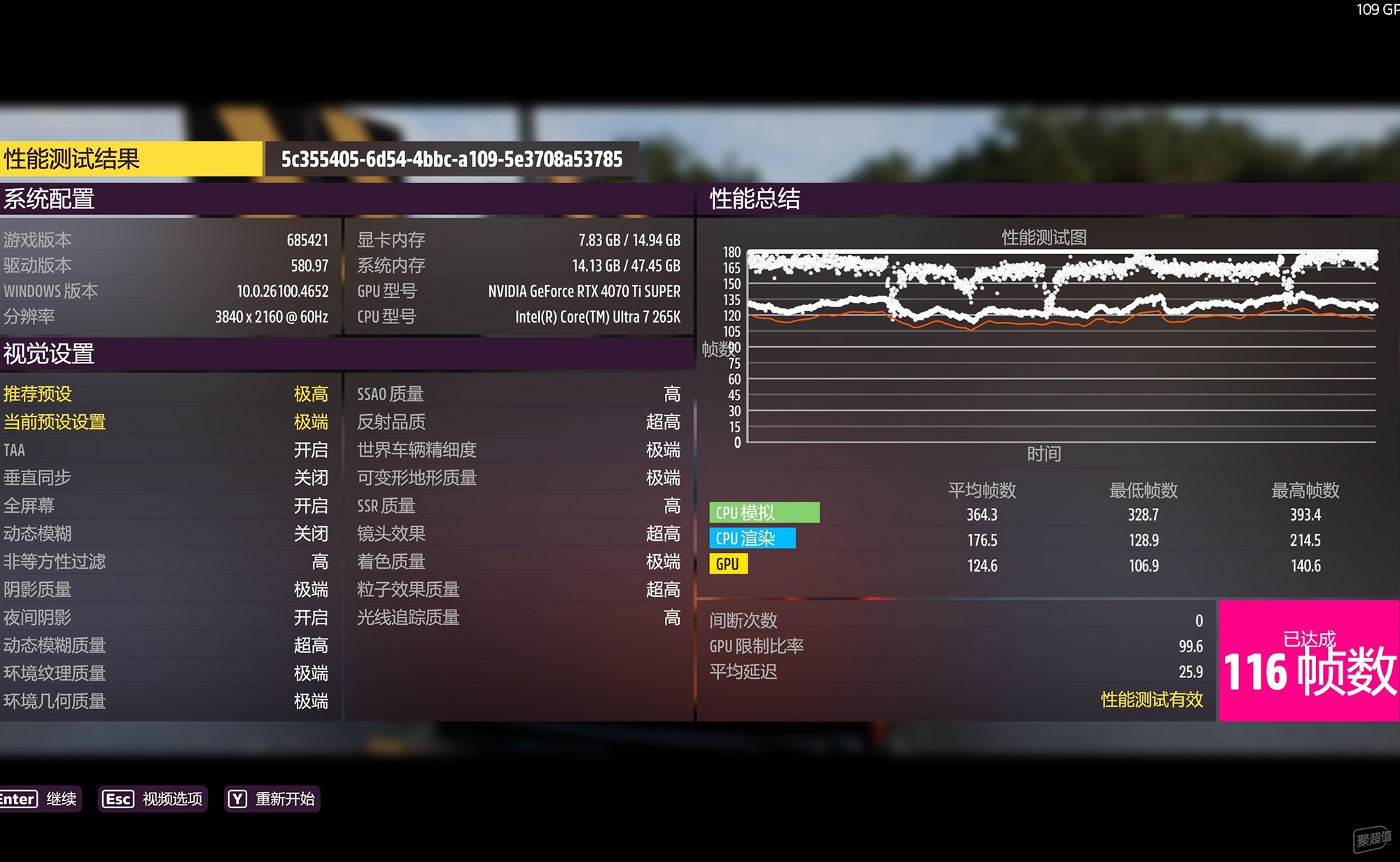

在《極限競速：地平線5》中關閉超分辨率采樣，開啟TAA抗鋸齒效果，將畫質設為最高極端預設檔位，全部畫質參數均保持默認，在內置的基準測試中的平均幀率為116FPS。

若要獲得電源的運行狀態需要安裝配套軟件HiMOS2，在控制軟件內查看到其他硬件的相關信息，若是搭配鑫谷帶顯示屏幕的360水冷散熱器，那不用安裝HiMOS2軟件，需要安裝驅動程序才能實現聯動，可以在水冷散熱器控制程序中查看電源狀態，或設定在屏幕中顯示運行狀態。

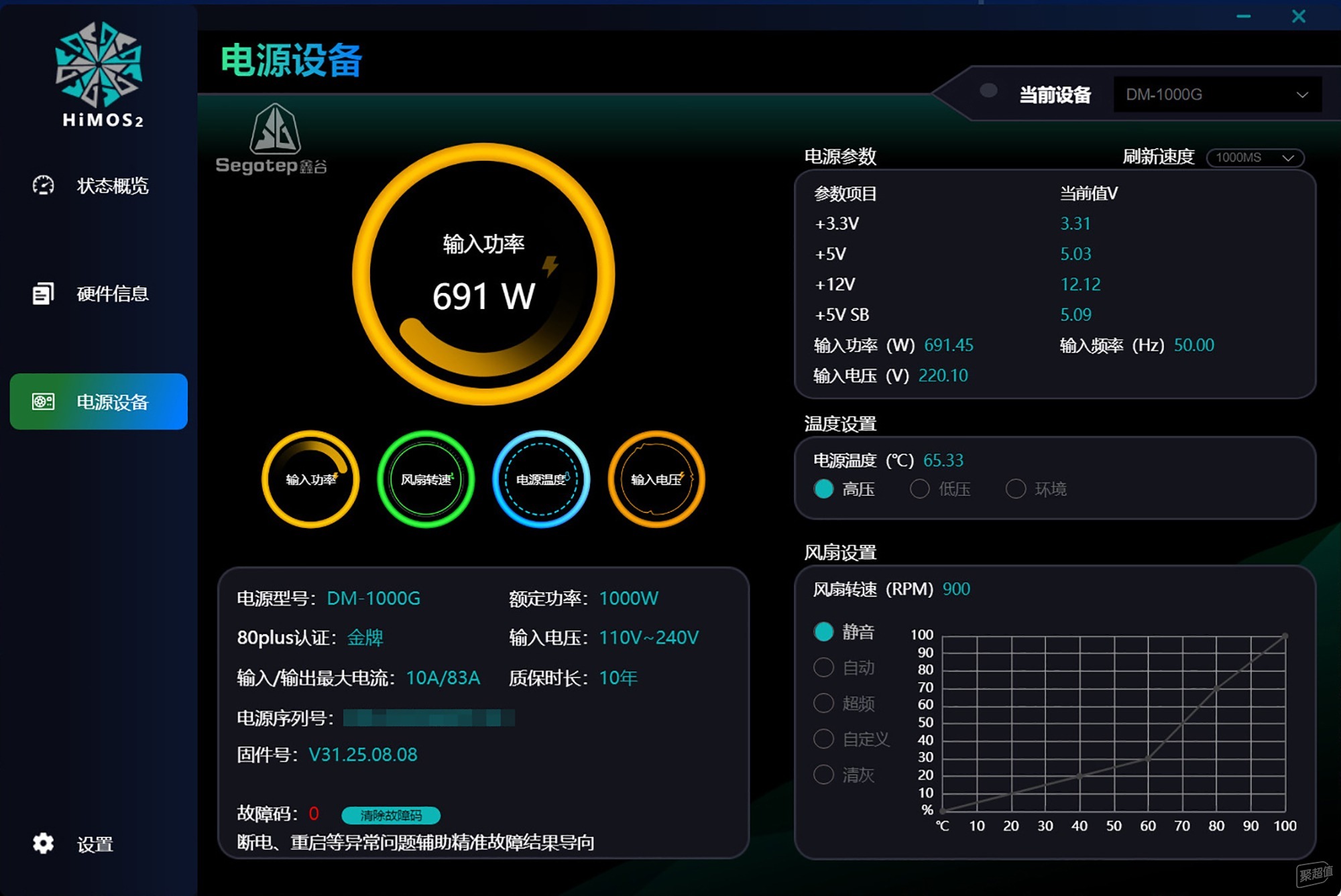

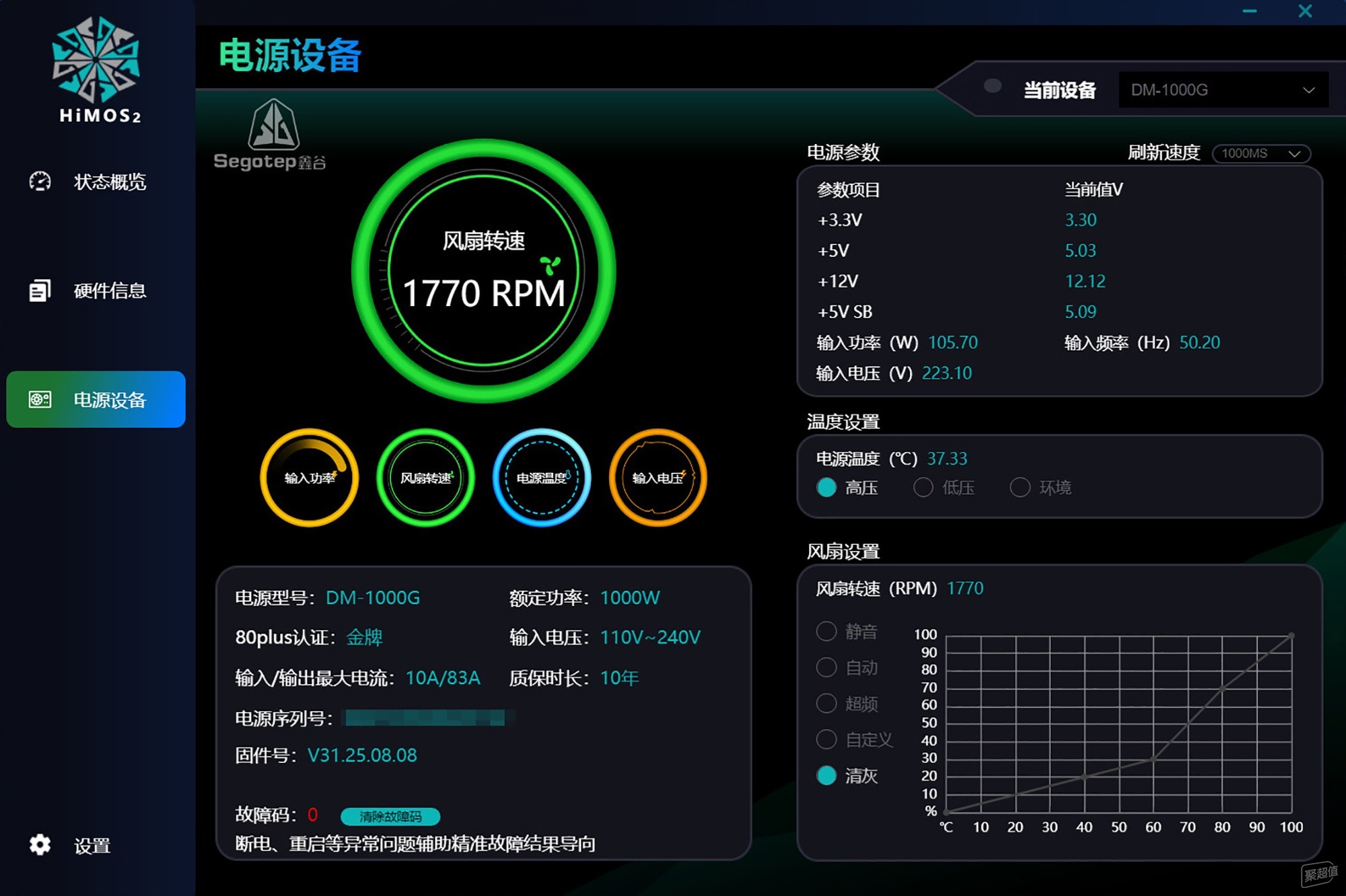

在界面中顯示的信息挺全面的，除了電源型號、額定功率與質保年限等常規信息，還顯示電源參數，包括輸入電壓、頻率與功率，右下方可調節電源散熱風扇轉速，系統提供包括靜音超頻等多個不同運行模式，自定義模式可設置轉速曲線，清灰模式會將風扇轉速拉滿且維持20秒左右。

在處理器與顯卡同時壓力測試下，顯示電源輸入功率能接近700W，電源的表現還是非常給力的，控制軟件顯示+12V輸出電壓為12.12V，電壓波動非常的小，充裕的輸出功率還能滿足后期硬件升級，本次與鑫谷昆侖2代360水冷散熱器聯動，在圓形的顯示屏幕上顯示當前輸入功耗。

結語：

鑫谷數智DM-1000G冰山版電源從外觀尺寸、模組接口、供電線材與內部元器件布局等諸多方面，有著獨特且巧妙的設計，12.5cm的機身長度配合高柔軟度的模組供電線，讓其擁有更好的安裝兼容性，在一些小體積機箱中尤其明顯，其內置雙MCU芯片，可通過控制軟件查看電源實時運行狀態，或者調節散熱風扇的轉速曲線降低噪音，甚至能與鑫谷的水冷散熱器進行聯動，在水冷頭的屏幕上顯示狀態信息。

電源采用主動PFC+半橋LLC+同步整流+DC-DC成熟可靠的架構方案，內部用料上乘，選用日系固態電容和電解電容，細節做工不錯，符合ATX3.1標準和PCIe5.1規范，并通過80PLUS金牌認證，1000W的額定輸出功率再加上10年質保服務，不僅能滿足高端硬件平臺的供電需求，可保障硬件性能得以完全釋放，即便未來升級到性能更強功耗更高的硬件，也有充足輸出功率進行應對，電源在性價比方面也有一定的優勢，進一步降低了整體裝機成本。
