微星的MPOWER系列主板是個很神奇的存在，它不屬于MEG、MPG、MAG的常規產品，而且會毫無規律就會冒出一張，在這張新主板出現前，最近的是Z790 MPOWER。

MPOWER最初因與知名超頻團隊“MSI Overclocking Team”的合作而生，核心設計理念是"為超頻而生"，通過精簡內存插槽數量、優化PCB布局和強化供電系統，為追求極限性能的用戶提供更穩定的超頻平臺。

B850MPOWER是AMD平臺的第一張MPOWER主板，這次就來開箱分享一下這張“新鮮”的主板到底是怎樣的定位！

主板開箱

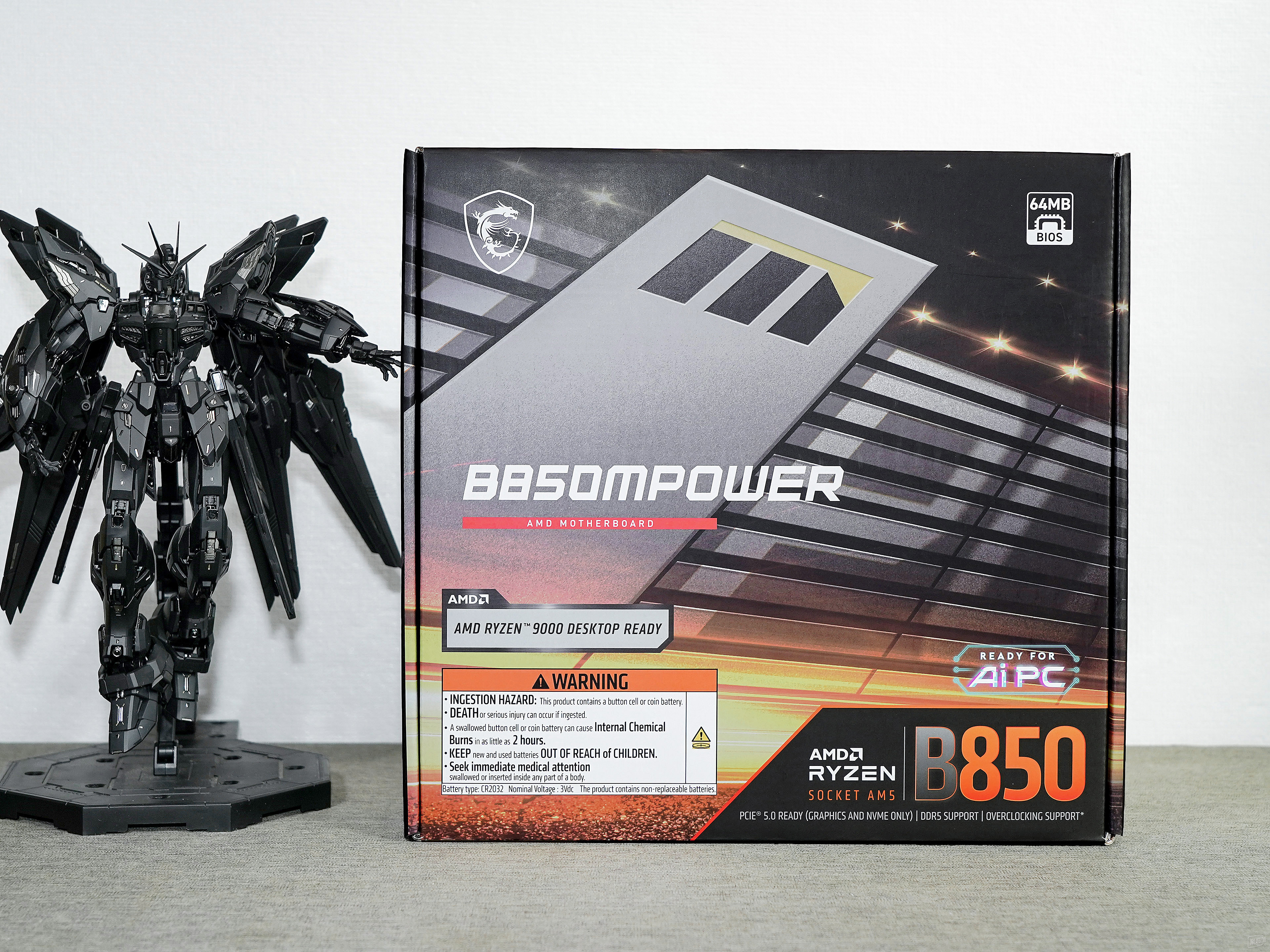

▼B850MPOWER的盒子采用暖底色，正面有主板型號，封繪是主板散熱的一部分，放大了來看還是挺抽象的。

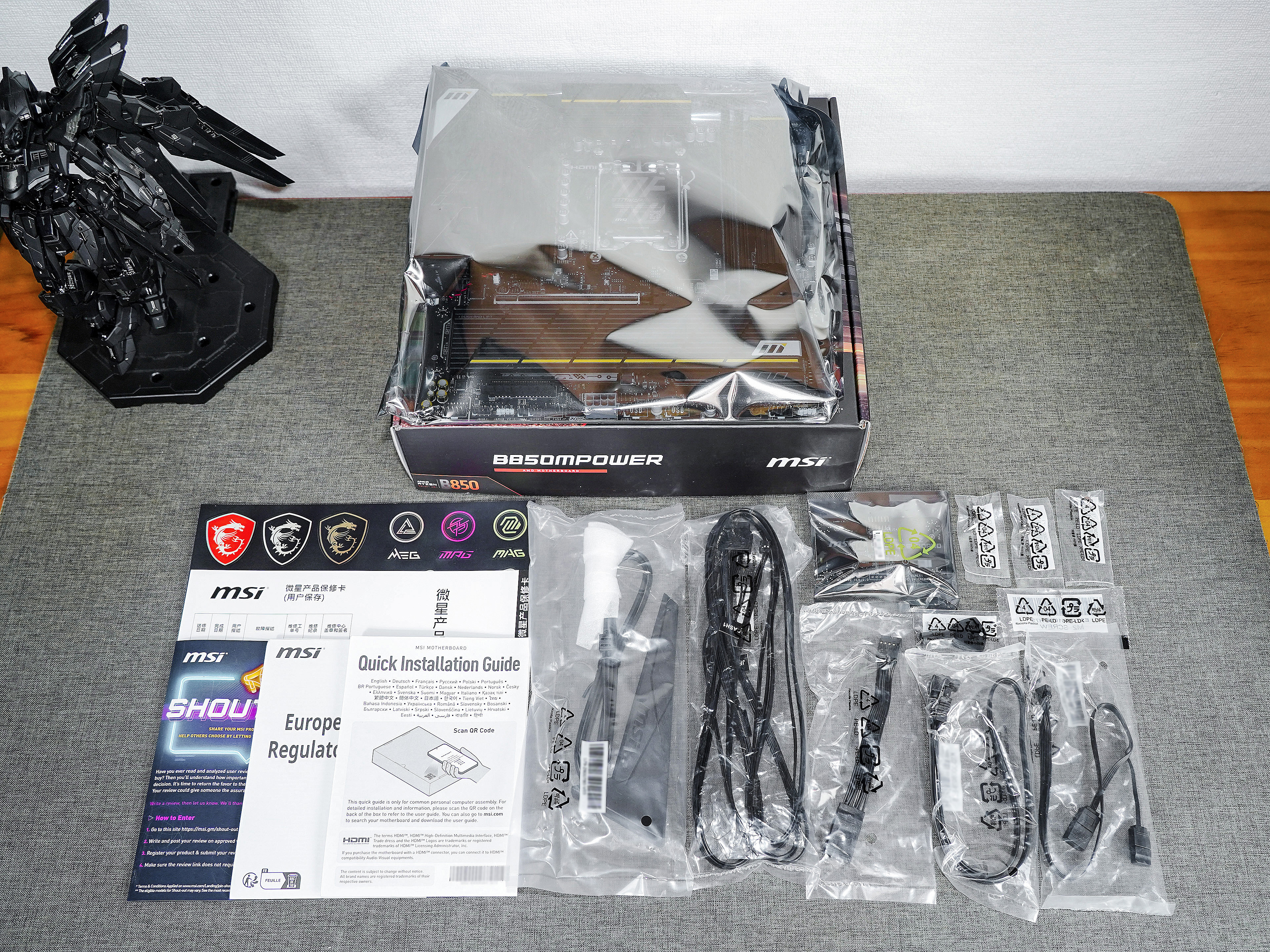

▼雖然只是B850主板，但配件很豐富。包括1 個 SATA 電纜 、 1 個 EZ 前置面板電纜 、1 個 EZ 轉接線、 1 個 EZ Dashboard、 1 個 EZ Wi-Fi 天線 、2 個 EZ M.2 Clip II 、1 個 EZ M.2 Clip II 移除輔助鎖 、 1 個 M.2 螺絲，以及一些說明文件和貼紙等等。

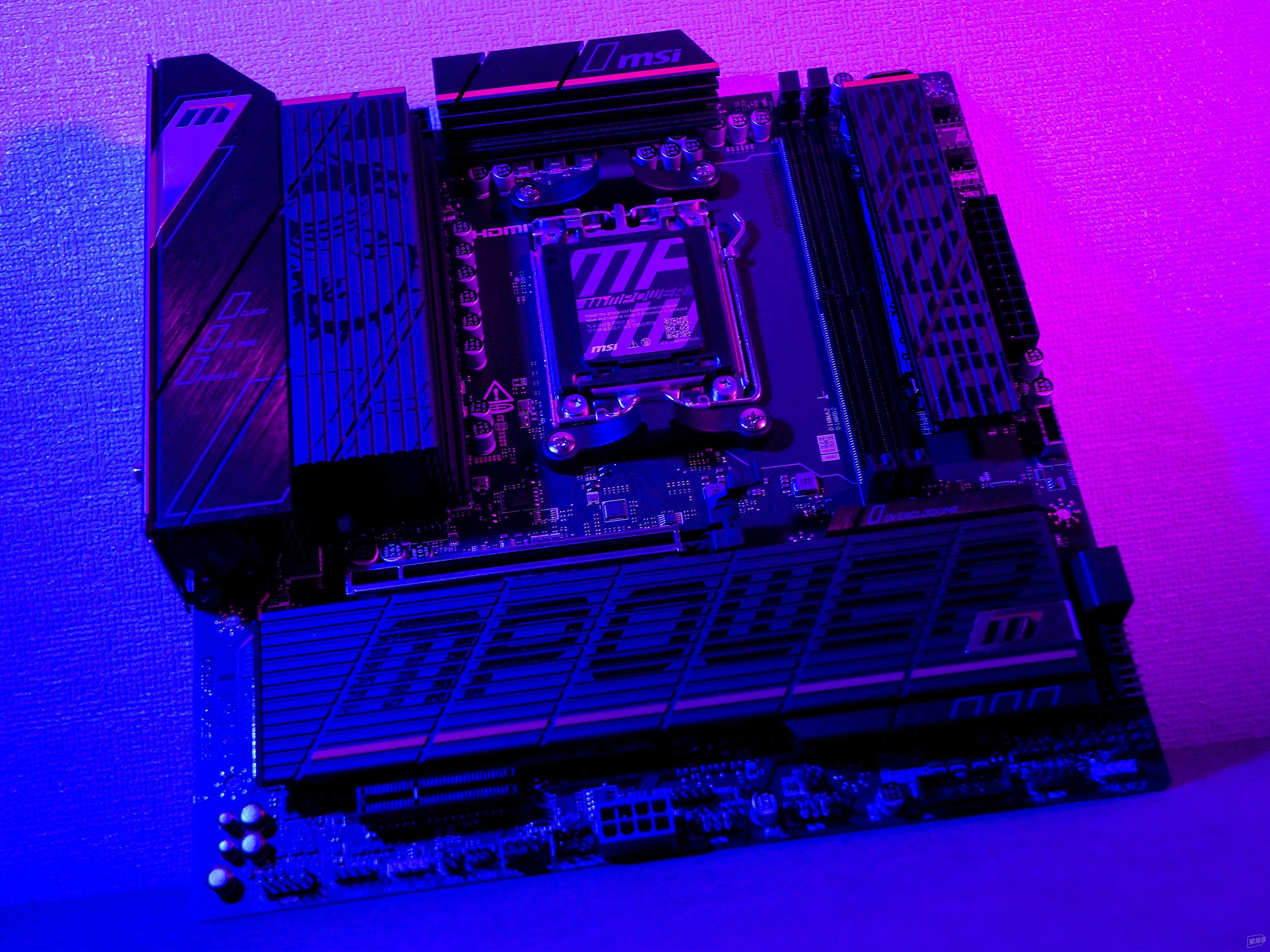

▼外觀方面，B850MPOWER還是以黑色為底色，散熱器表面為拉槽的樣式，非常有力量感。兩道黃色條紋作為裝飾，讓主板顯得更加有活力。

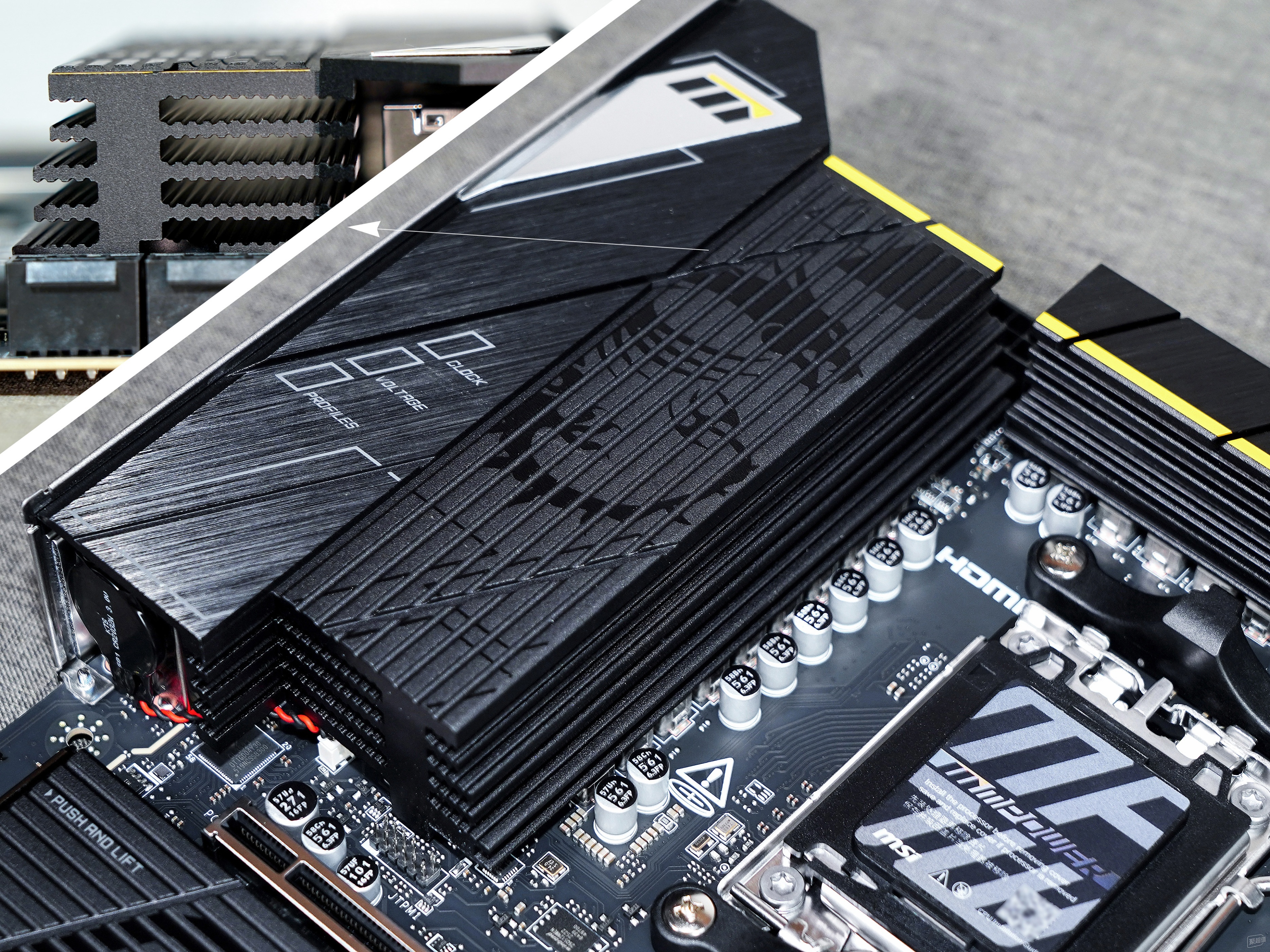

▼靠近IO部分的裝機表面是拉絲效果，起美化作用；靠內側的是磨砂啞光質感，是真正散熱部分，內存做了一些切割處理，讓其有了更大的表面積，增強散熱效果，而且上面還有微星龍盾圖案，顏值也不差。此外大家注意下左下角，主板電池采用飛線連接，粘到了散熱器的側面，換電池的話就會稍麻煩些。

▼現在主板都采用了Daisy Chain設計，裝四條就得降頻，索性只保留兩個,并采用CPU直連內存架構以及優化內存布線，減少信號傳輸干擾，讓其內存超頻能力遠超主流主板，這就是MPOWER的設計思路。根據官方宣傳，搭配銳龍9000時，內存頻率可達8400+MT/s；而使用銳龍8000（APU)時，甚至能達到10200+MT/s的高頻率!

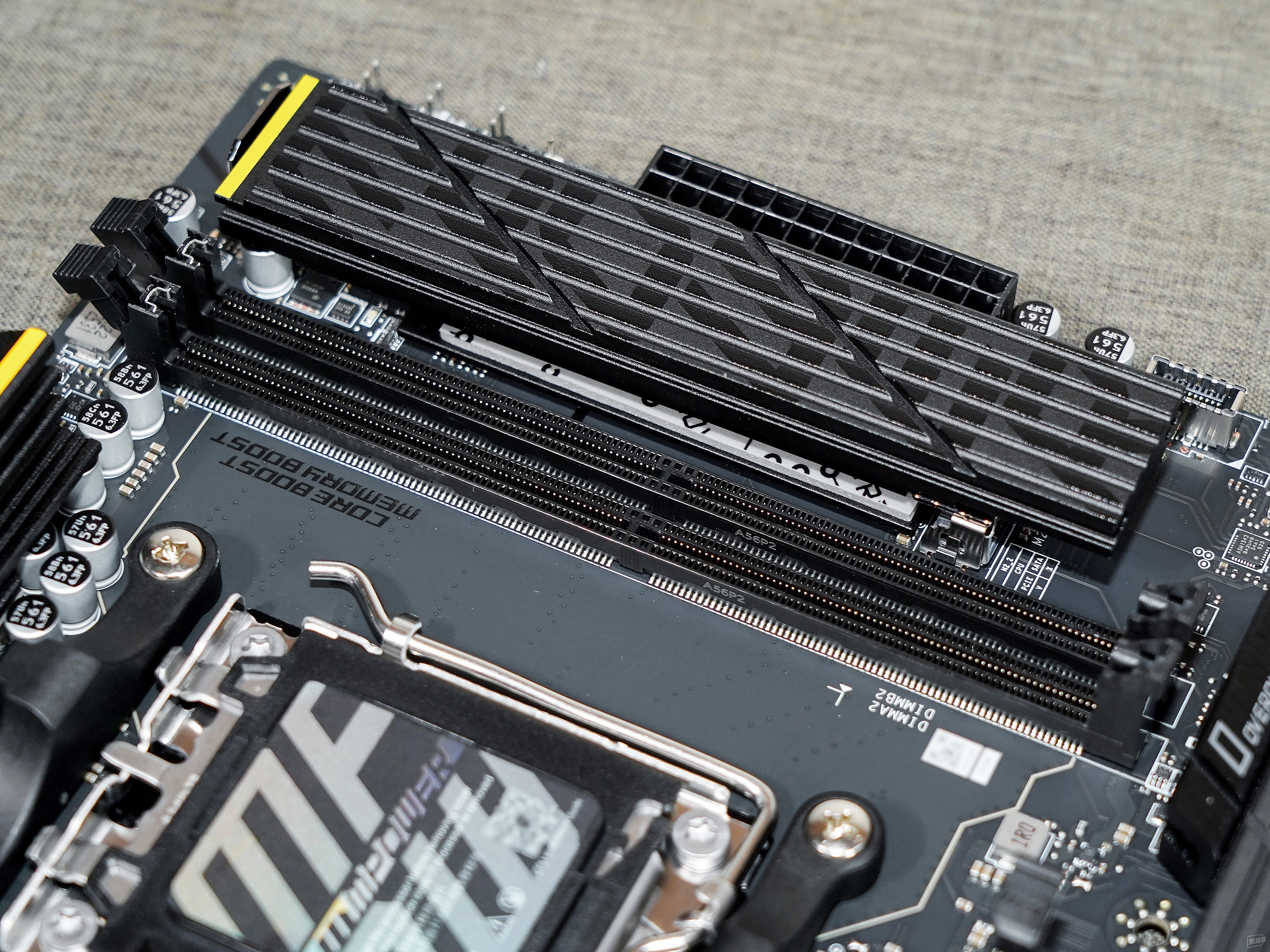

▼兩個內存插槽省出來的地方，配備了一個M2接口，并標配了散熱片。

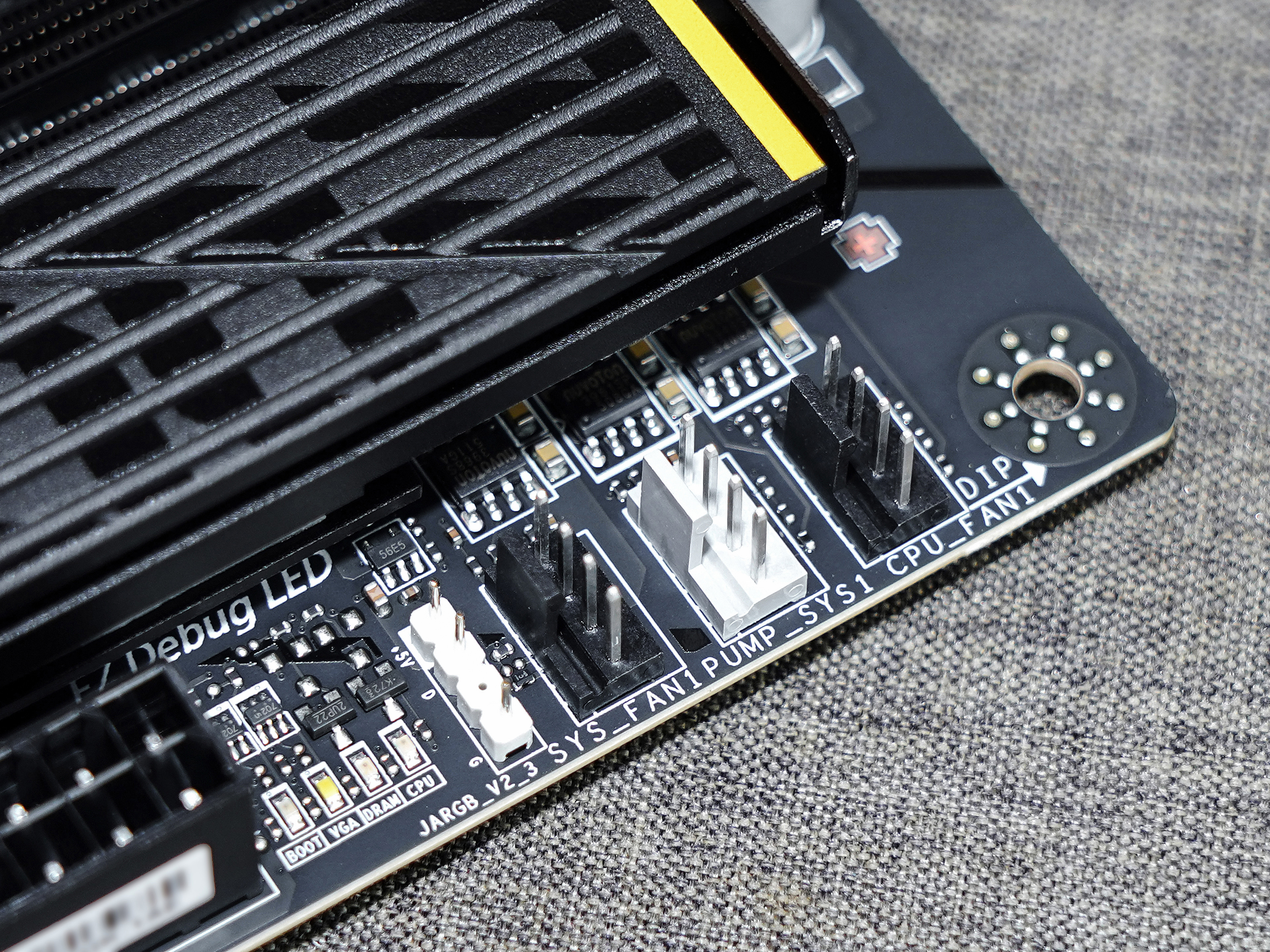

▼主板右上角有3個4Pin PWM風扇插針，其下方是EZ DEBUG燈，可以根據不同的燈光顏色來判斷是哪部分硬件出了問題。

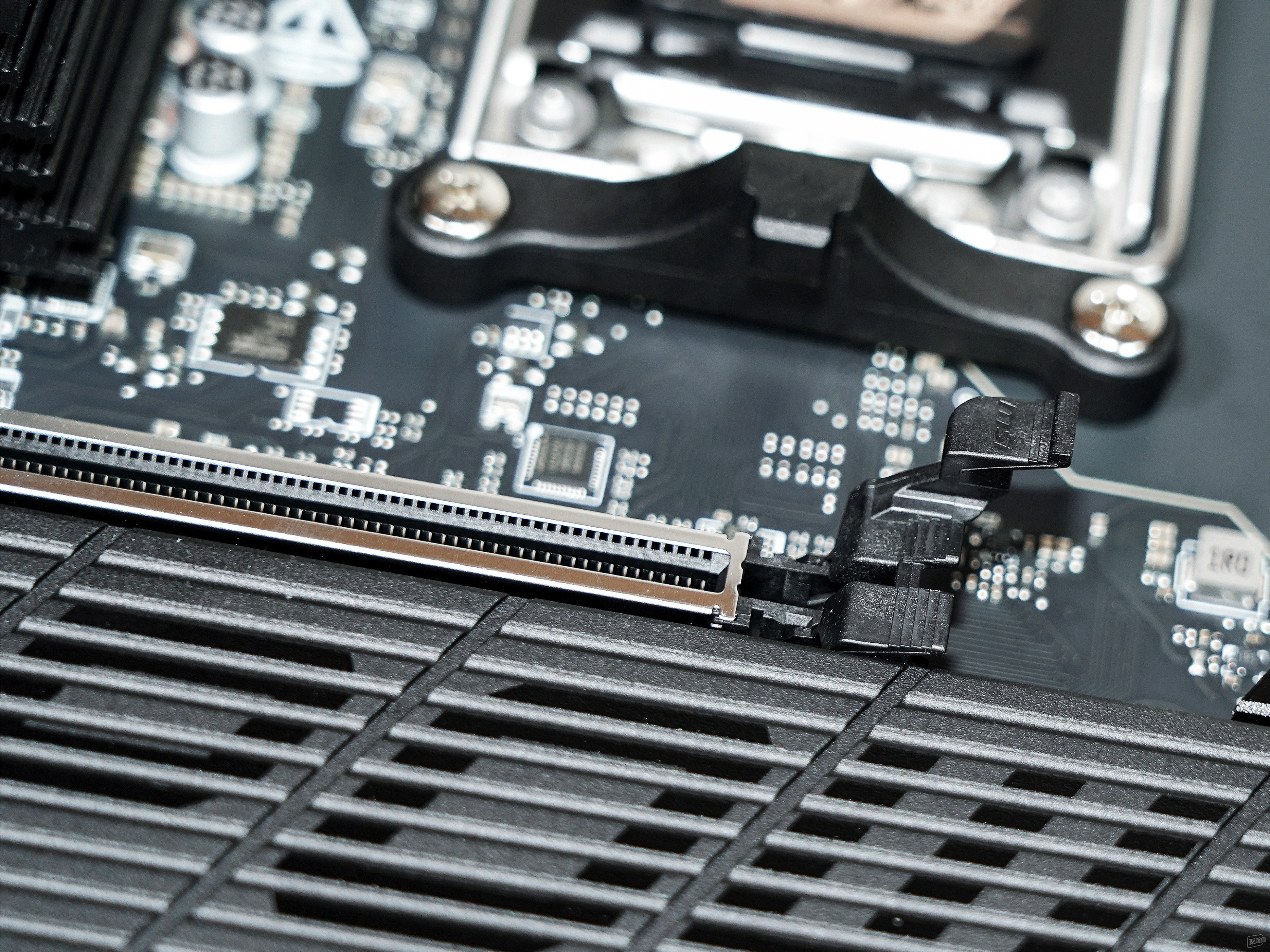

▼ PCIe x16 插槽位于第一檔板位，直連CPU，支持PCIe 5.0 x 16。使用金屬包裹加固，但并沒有配備微星最新的顯卡快速拆裝技術：EZ PCIe Clip II，但也將按壓部分加高了一塊，方便取下顯卡。

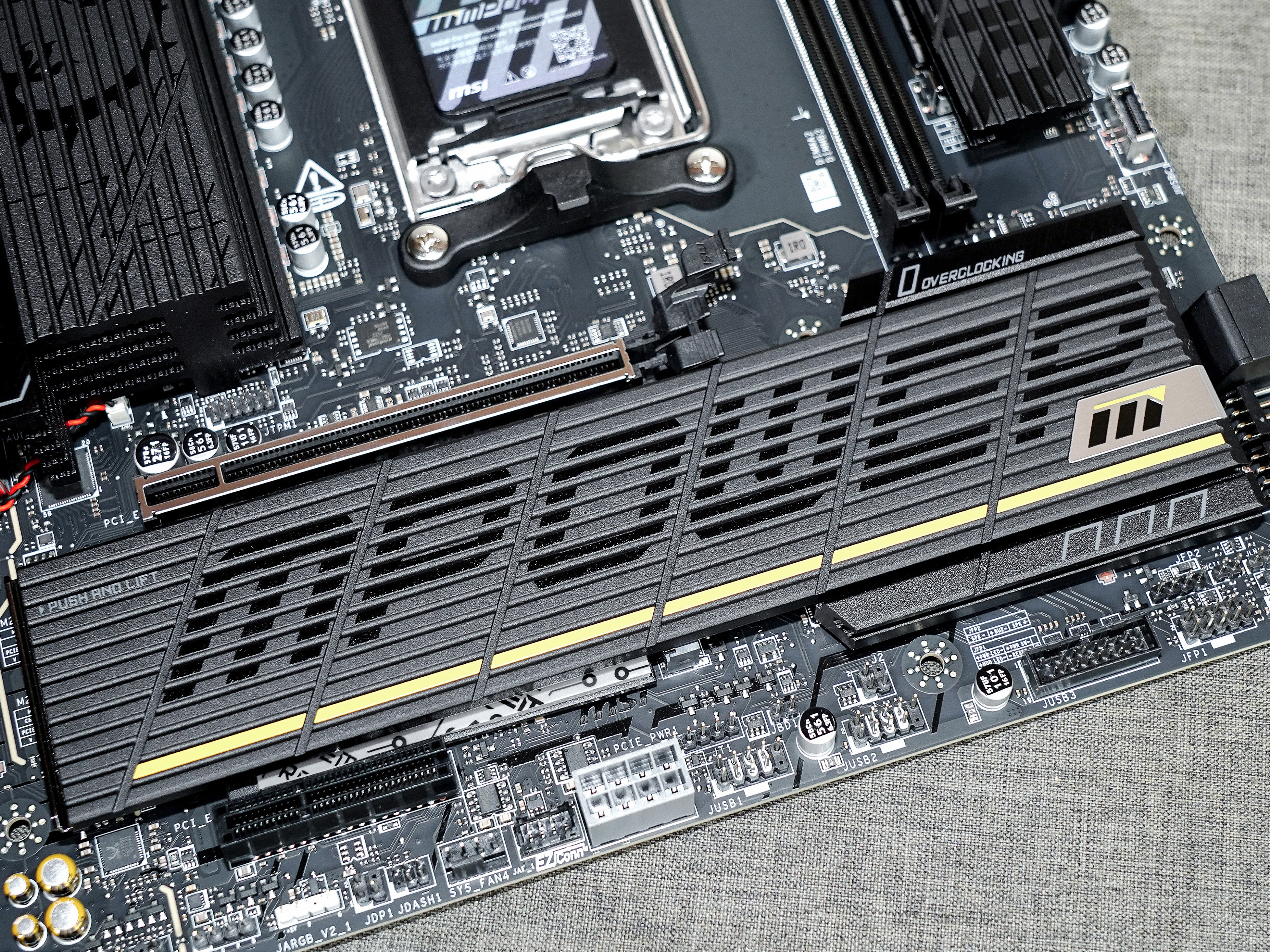

▼主板下半部分有一個超大超寬的散熱片，它覆蓋了2個M2 SSD安裝位和芯片組散熱器。上面有超大的MPOWER字樣，非常顯眼，不過可惜是是安裝顯卡后會被完全遮擋住。

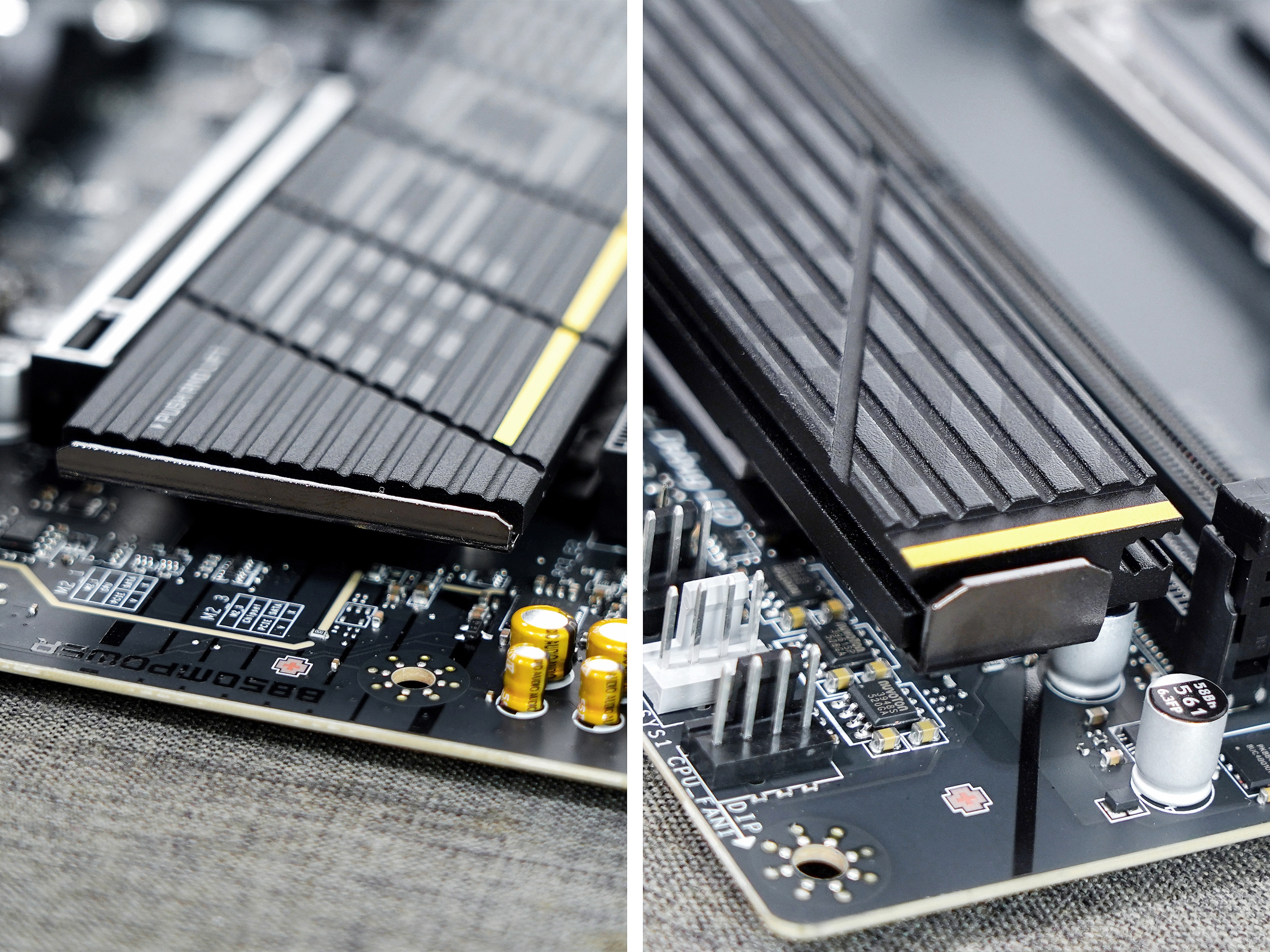

▼主板正面的兩個 M.2 冰霜鎧甲散熱片，都是快拆設計，按下末端金屬彈片就可以取下，非常方便，不需要再拆裝螺絲了。

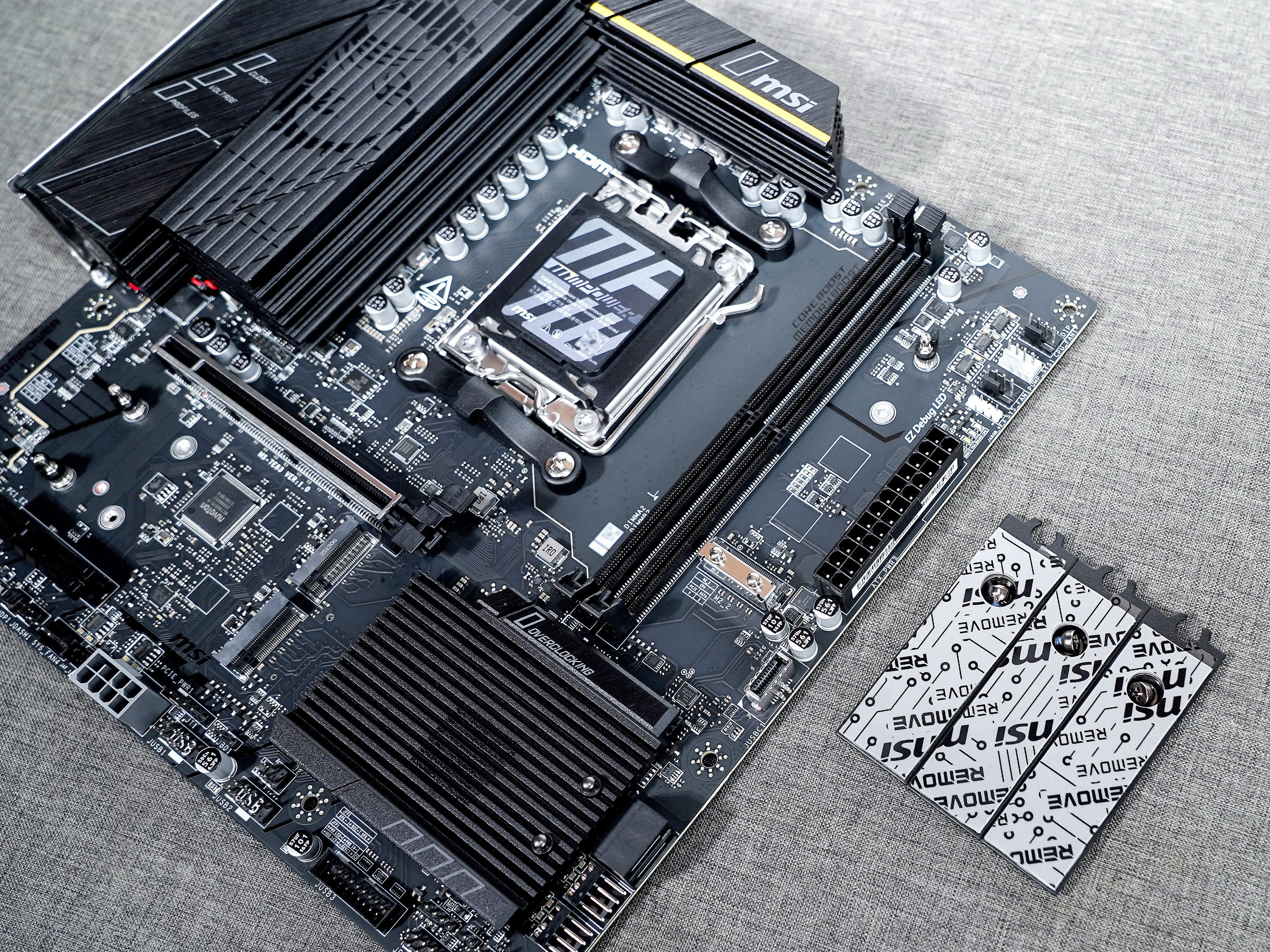

▼取下2個散熱片后，可以看到3個M2接口，內存旁邊和CPU插座下面的，支持PCIe 5.0 x4，為CPU直連；主板下方的支持PCIe 4.0 x4，由芯片組提供。3個接口的SSD安裝全部為快拆，如果是 2280 固態硬盤，就只能用旋轉式的 EZ M.2 卡扣；如果是 2260 固態硬盤，拆掉中間的螺絲后，可以換上附件中的 EZ M.2 Clip II 移除輔助鎖，這是一種全新的金屬彈簧結構，拆卸SSD會更加方便。

▼另外3個M2 SSD安裝位的底部都有散熱片，對于雙面顆粒的SSD，散熱方面的保障會更好。

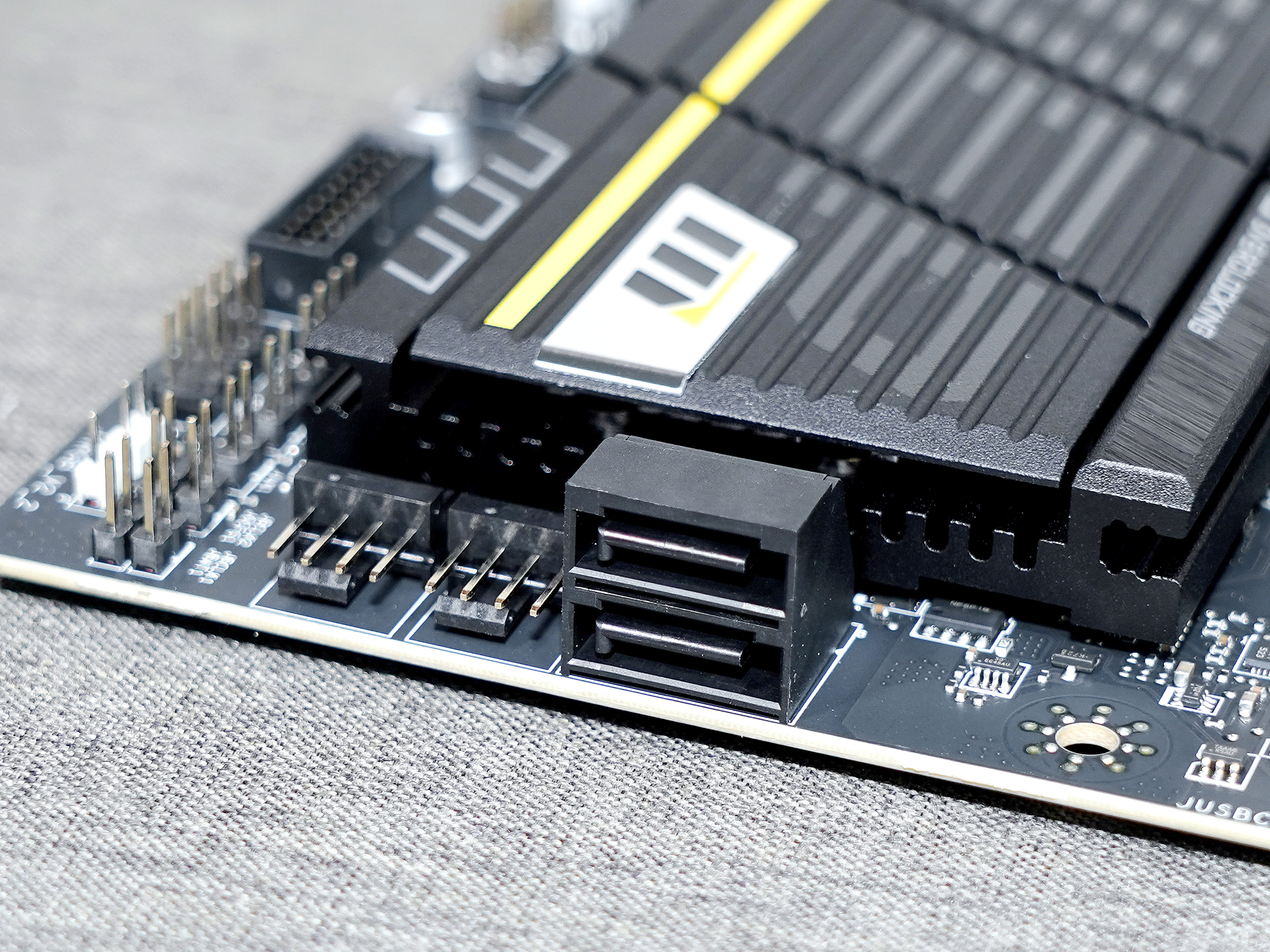

▼B850芯片組提供的PCle通道數量并不多，由于配置更多的M2接口，SATA接口就只剩下了2個了。還好都是原生的，速度有保證。在SATA接口旁邊有2個4Pin PWM風扇插針，是少見的水平角度。

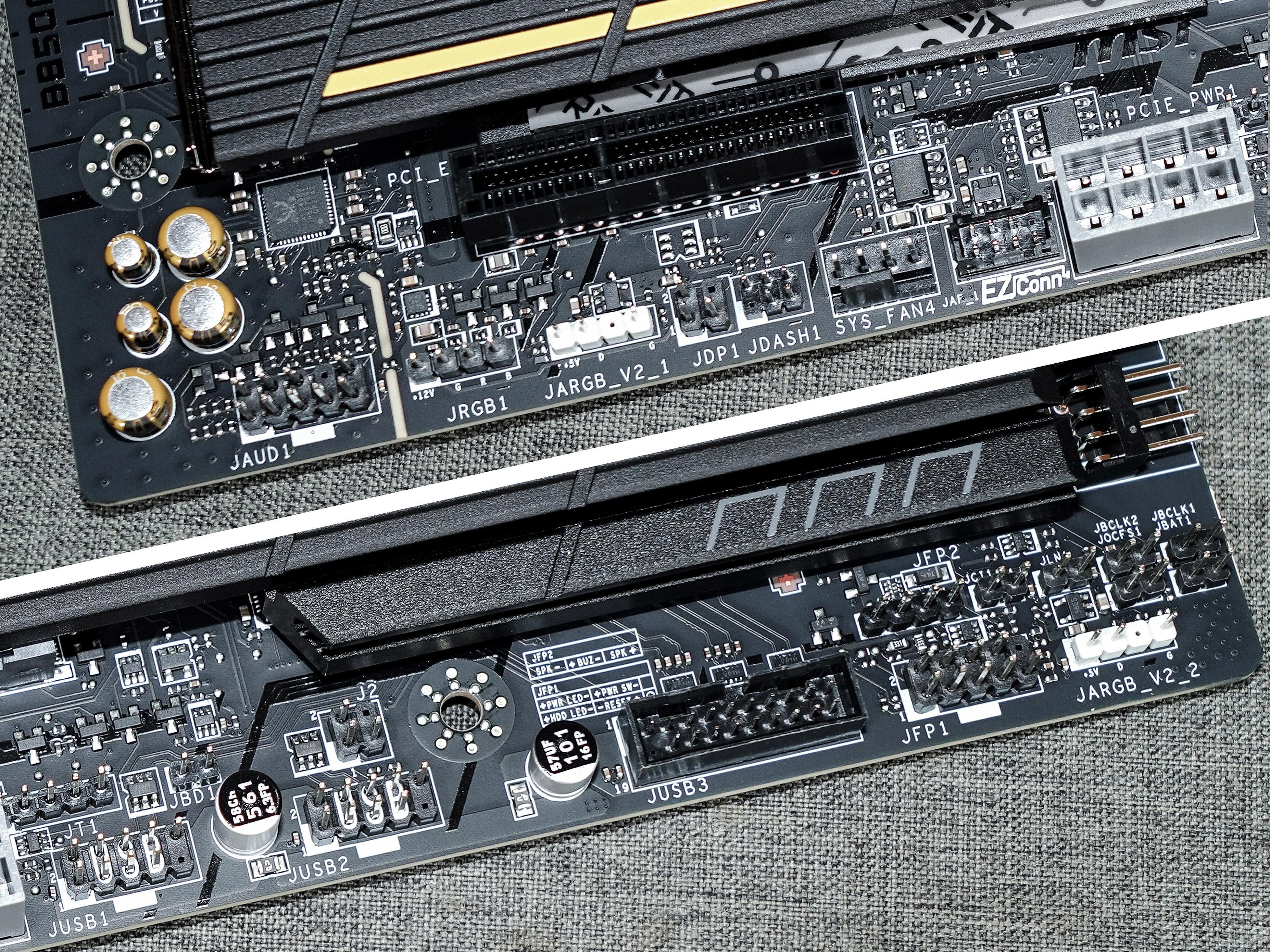

▼主板底部接口非常多，除了常見的風扇、ARGB、RGB、USB2.0、USB3.0等接口外，還有一個8Pin PCIe輔助供電接口，加強 PCIe顯卡插槽的供電，以及一個微星獨有的EZ Conn接口。

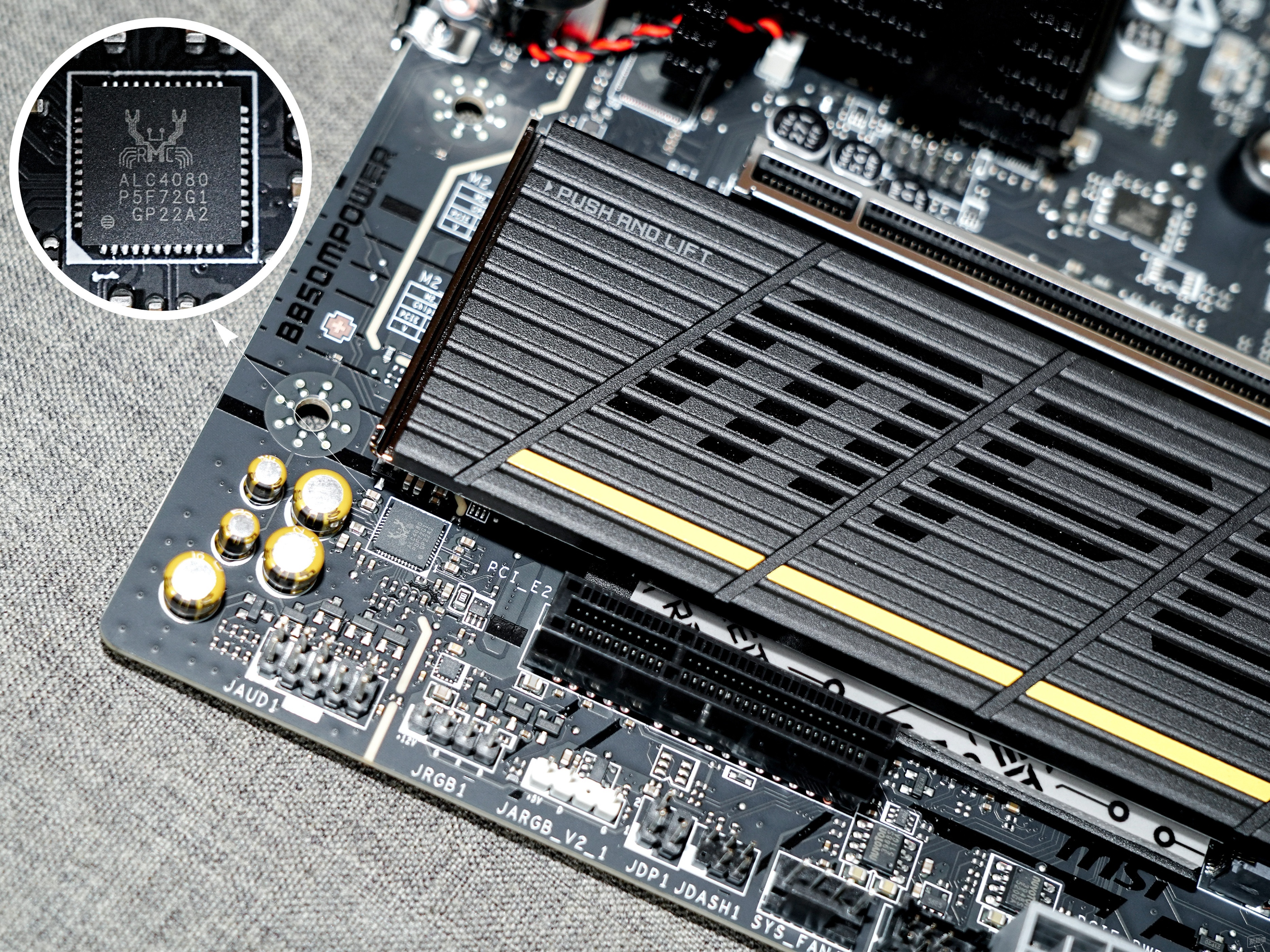

▼主板下方還有一條PCIe 4.0 x4插槽（開放式，能插全長的板卡），由芯片組提供；其左側是獨立音頻區域，并做了金屬屏蔽，聲卡芯片是小螃蟹的ALC4080，搭配了5顆音頻電容。

▼IO接口方面，USB接口包括：1個20Gbps的USB Type C接口、1個10Gbps Type-C（紅色）、3個10Gbps Type-A（紅色）、4個5Gbps Type-A(藍色）。視頻接口只有1個HDMI 2.1；音頻接口包括1個S/PDIF OUT 光纖和2 個3.5mm ；網絡接口為一個5G網口，以及2個WIFI7天線的直插式連接柱。此外還有兩個個物理按鍵，功能分別是不開機BIOS刷寫(Flash BlOS Button)和清除BIOS(Flash BlOS Button)。

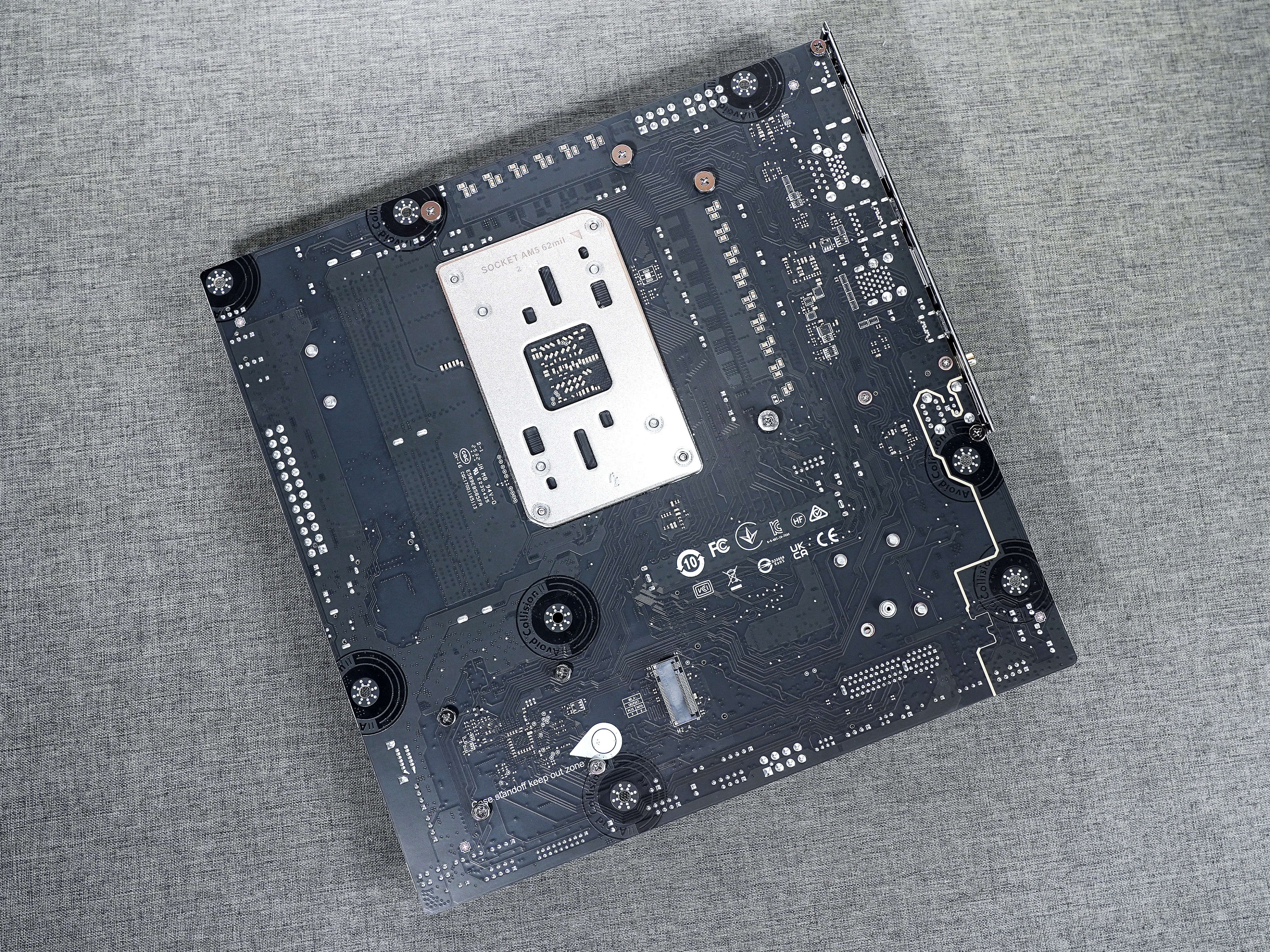

▼PCB背面也有一些芯片，貼片電容等。

▼背面還有一個M.2接口，為芯片組提供，速度僅為PCIe 4.0x2。而且使用這個M2接口后，PCB正面的PCIe 4.0 x4插槽就只能運行在PCIe 4.0x2。

▼來看下主板主要的配件，WiFi天線方面為帶磁吸底座的魚鰭型天線，安裝方式為直插式，更加簡單。其它幾根線材也是非常有趣，下面詳細講講。

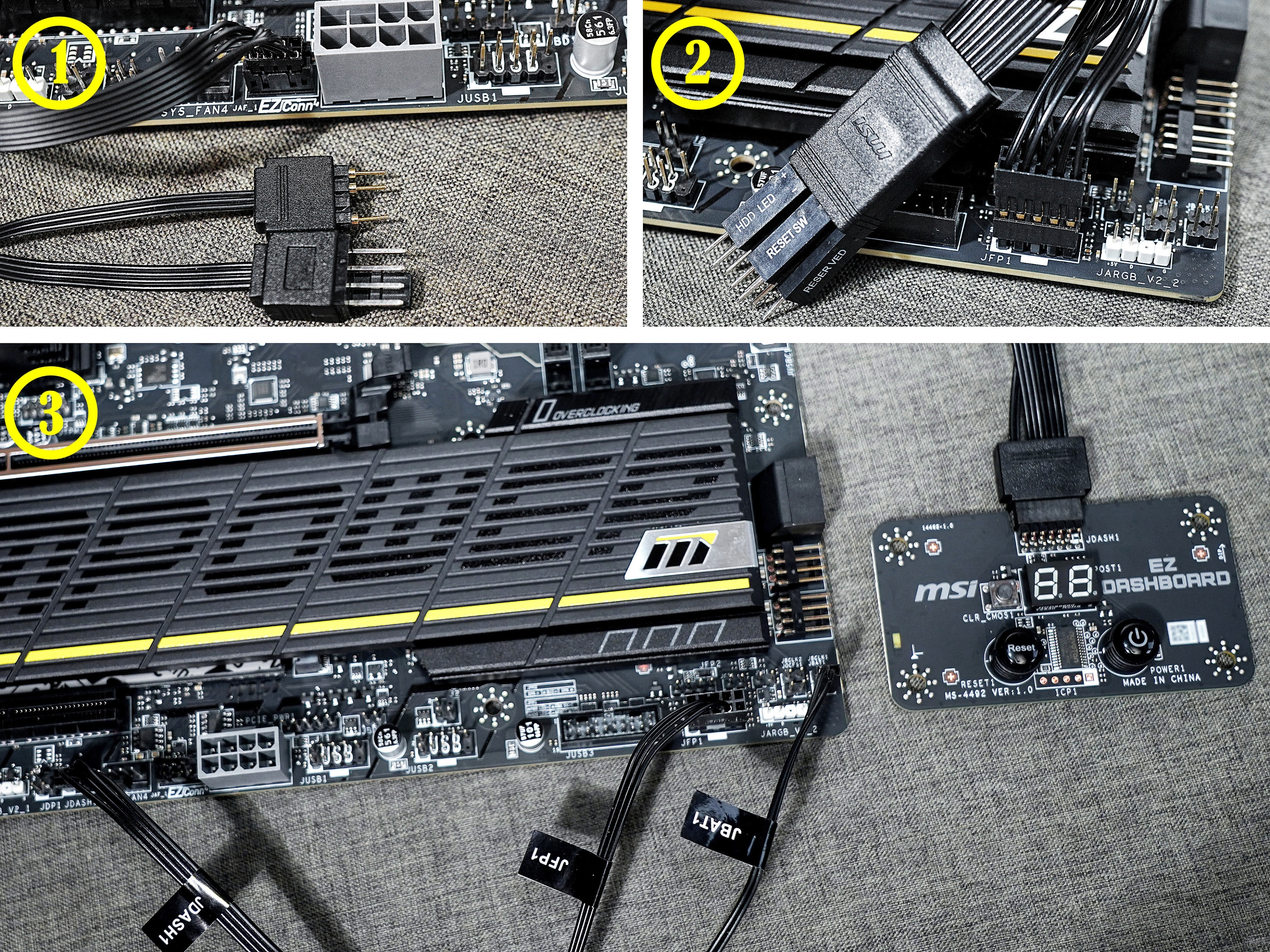

①主板底板的EZ Conn接口可以通過附件中的EZ轉接線，得到1個4Pin PWM風扇+1個5V ARGB接口；

②使用EZ 前置面板電纜先連接機箱的前置面板接口，再安裝到主板上的JFP1接口，就不用把腦袋伸進機箱中去找主板上對應的插針了

③將 EZ Dashboard （簡易控制面板），可以實現開啟，重啟，清除 CMOS 按鈕和偵錯代碼 LED 燈功能，方便大神們在裸機下使用，使用時需要通過轉接線連接到主板的3個接口中，每股線材上都有對應接口名稱的貼紙，去主板上找就好了。

拆解分析

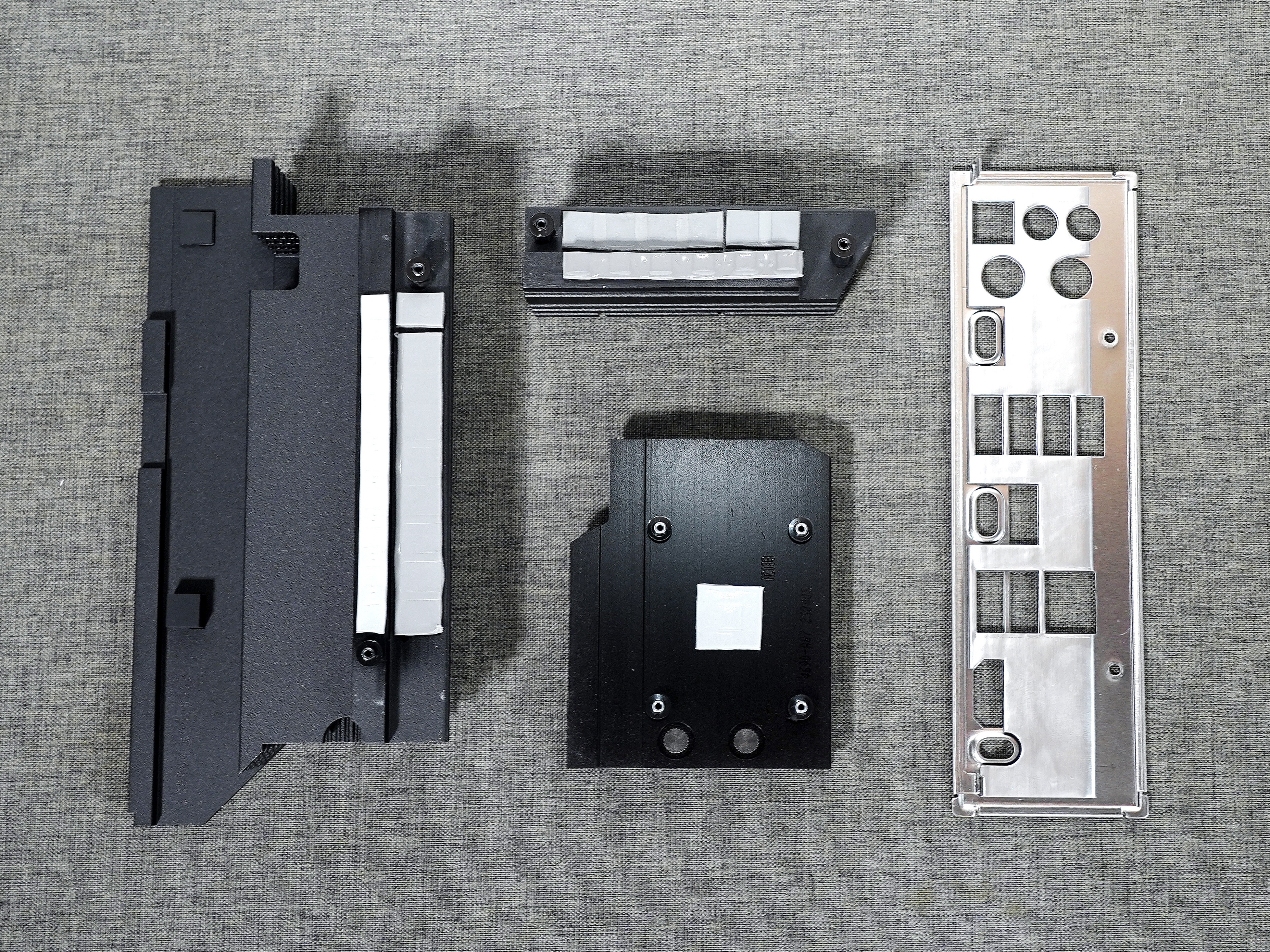

▼拆下主板的各種散熱片以及裝甲！Mos和電感部分均有 7W/mk導熱墊。

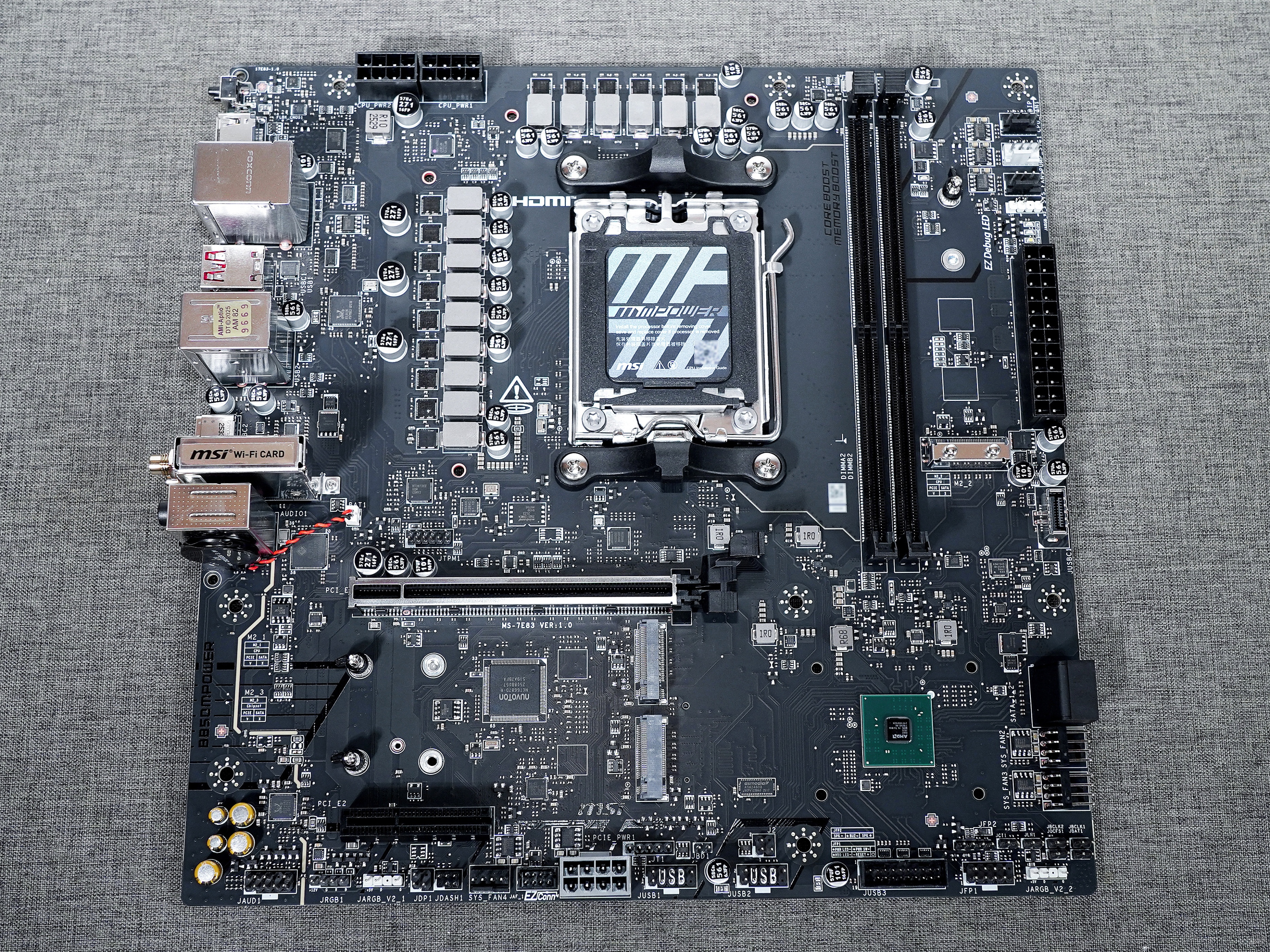

▼看下裸板的情況，做工還是非常扎實的。

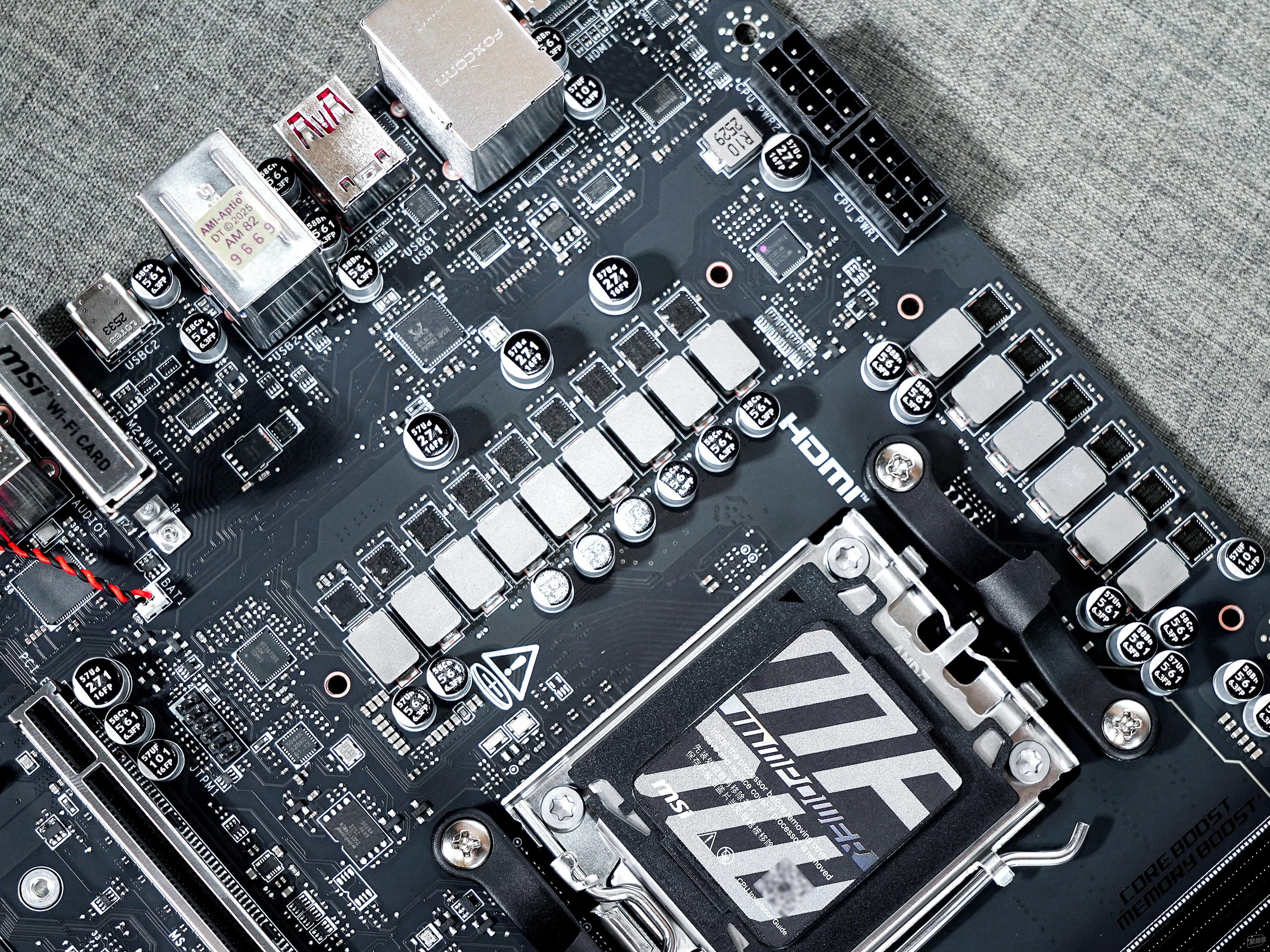

▼供電方面，主板上方有6路電感以及對應的Dr MOS，左側是9路，這樣算下一共有15路供電！

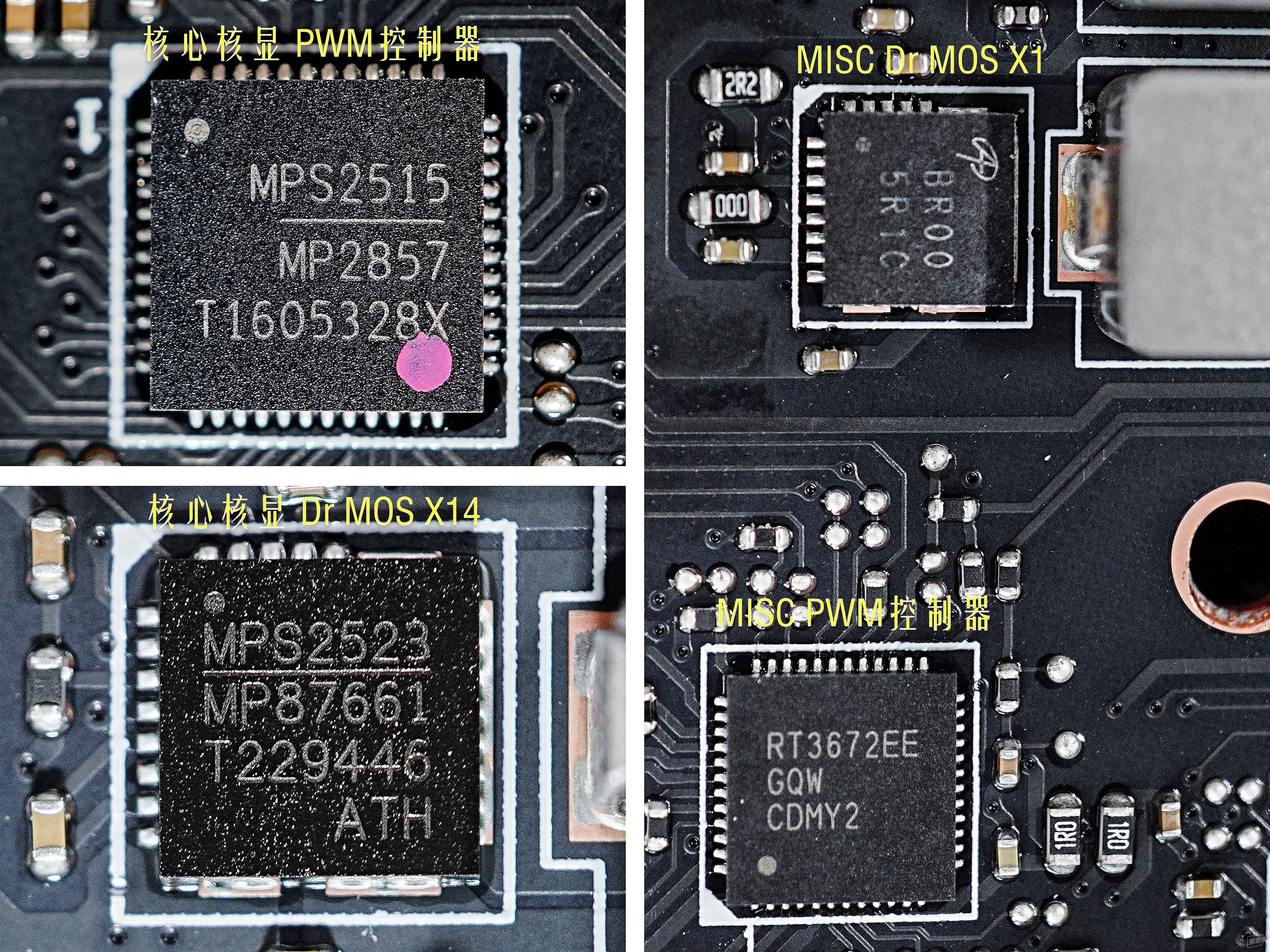

▼其中有14路Dr Mos都采用MP87661，最大支持輸出60A的電流。PWM控制器為MPS芯源公司的MP2857，最多支持7+2路供電。這樣基本可以確認是6路并聯12路的核心供電+2路核顯供電。另還有一相為MISC，負責核心與SOC以外的供電，采用立锜RT3672EE作為PWM主控，搭配絲印BR00的DrMOS，來自Alpha & Omega的DrMos,最高支持 55A 的電流。

▼主板內置時鐘發生器：支持CPU外頻調節。正是通過這種方式，在臺北電腦展上，微星超頻團隊使用B850MPOWER主板成功將銳龍5 9600X超頻至7.385GHz，銳龍7 9700X超頻至7.294GHz，創下多項世界紀錄。

▼網絡方面，Realtek 8126是一個5G有線網卡芯片，高通QCNCM865是滿血版的WiFi 7無線網卡芯片。

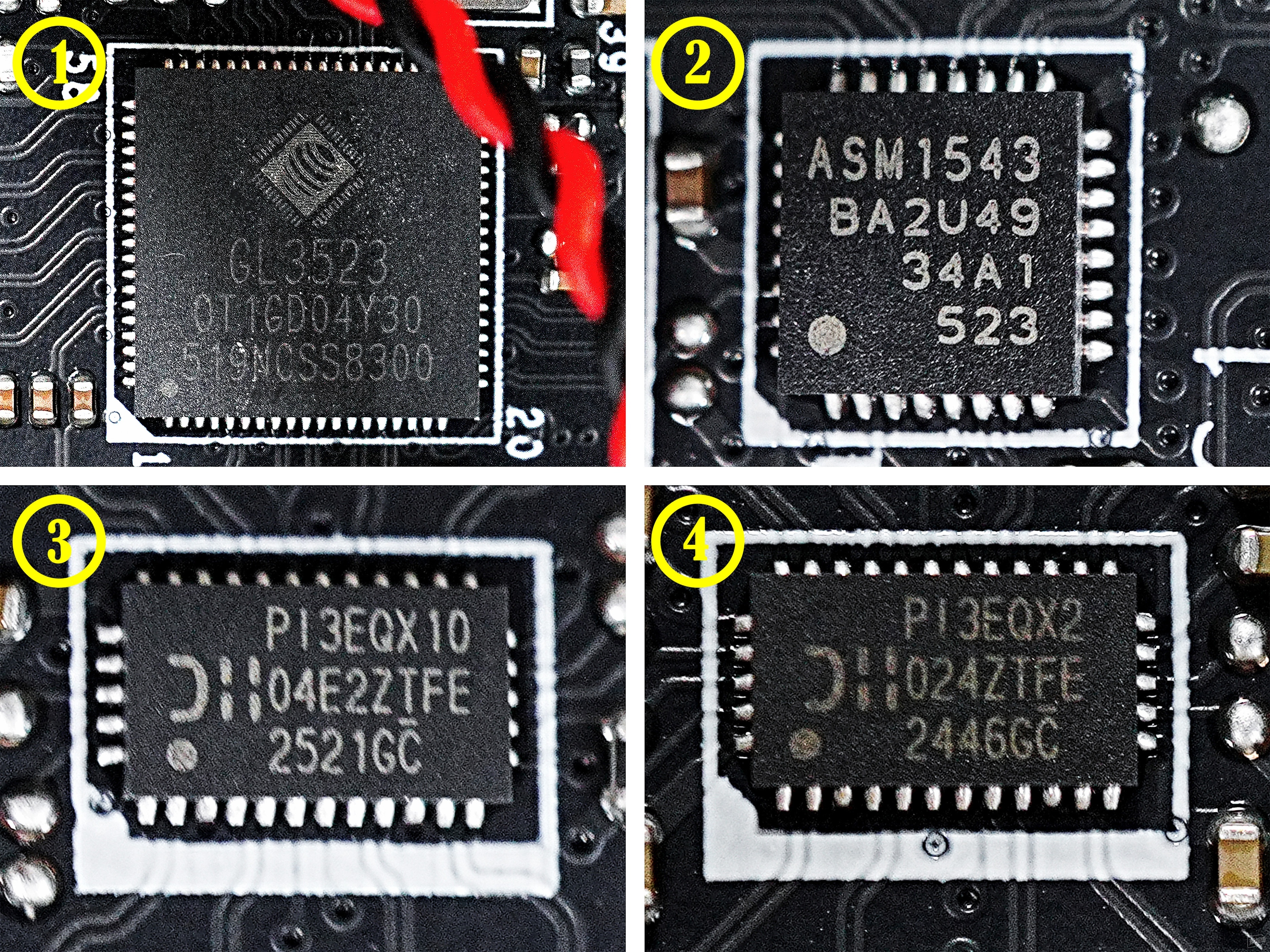

▼USB方面，大部分都是CPU和芯片組提供的，但還是有一些第三方芯片：①GL3523是后置4個5Gbps Type.A的hub控制器；②2個ASM1543分別為前置后、后置的10Gbps Type-C接口提供支持，負責CC 邏輯控制相關的處理；③、④P13EQX10和P13EQX2都是USB的Redriver，提供中繼功能，確保訊號傳輸穩定和完整。

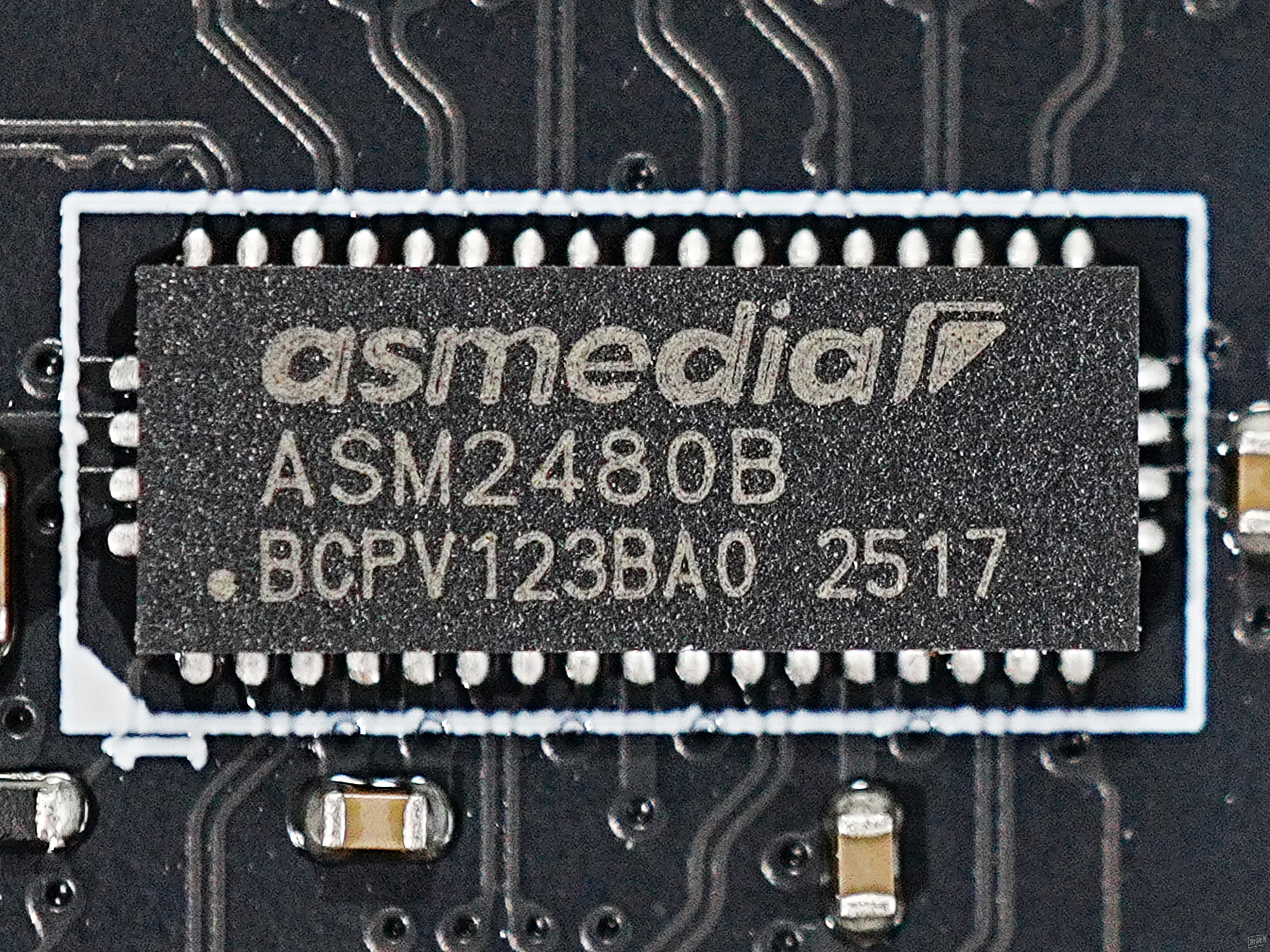

▼PCB正面的 PCIe 4.0X4和背面的 PCIe 4.0X2 M2接口共享通道，正是通過ASM2480B著顆芯片來實現 PCIe 4.0 X2 通道的切換。如果配備2顆是不是能實現PCIe 4.0 X4 通道的切換？不過通道是來自芯片組，這么切換可能不那么容易實現。

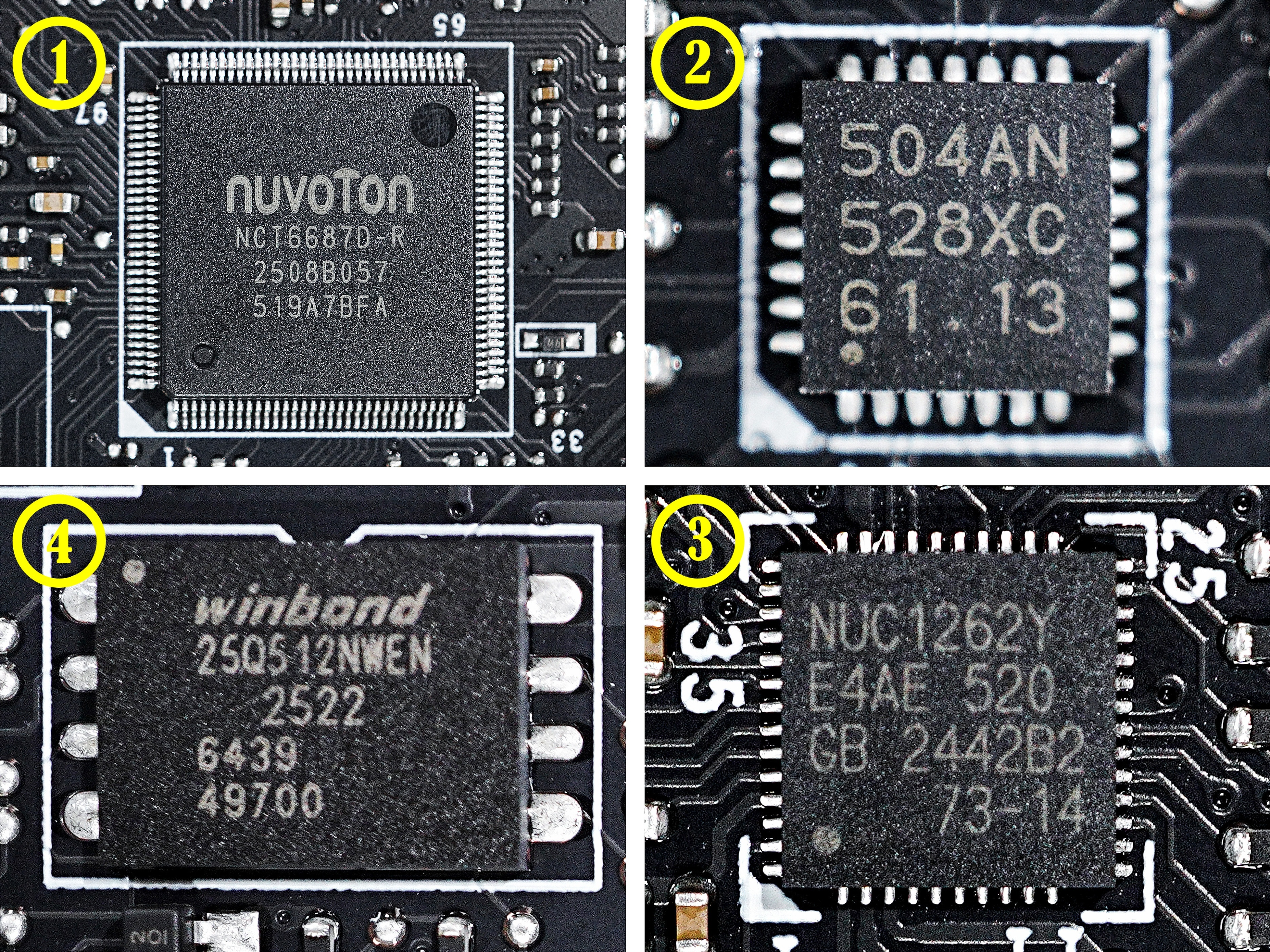

▼其它芯片包括：①NCT6687D為主板監控芯片；②504AN芯片則能提供額外的免開機刷 BIOS 功能；③NUC1262Y為ARM的32 位 元單片機，用來控制ARGB燈效；④WINBOND的W25Q512NMEN 是BIOS芯片,存儲容量達到了512Mb 也就是64MB，比常規的32MB大一倍，未來升級主板Bios無需擔心更新太大。

產品定位

▼由于B850芯片組相對B650并沒有本質上的提升，只能提供8條PCIe 4.0和4條PCIe 3.0，不用說和隔壁的B860芯片組相比，和B760芯片組比也沒啥優勢。好在銳龍CPU可以提供2個PCIe 4.0X4通道，讓主板支持的M2接口不會輸于隔壁，于是主板廠商有了整活的機會。

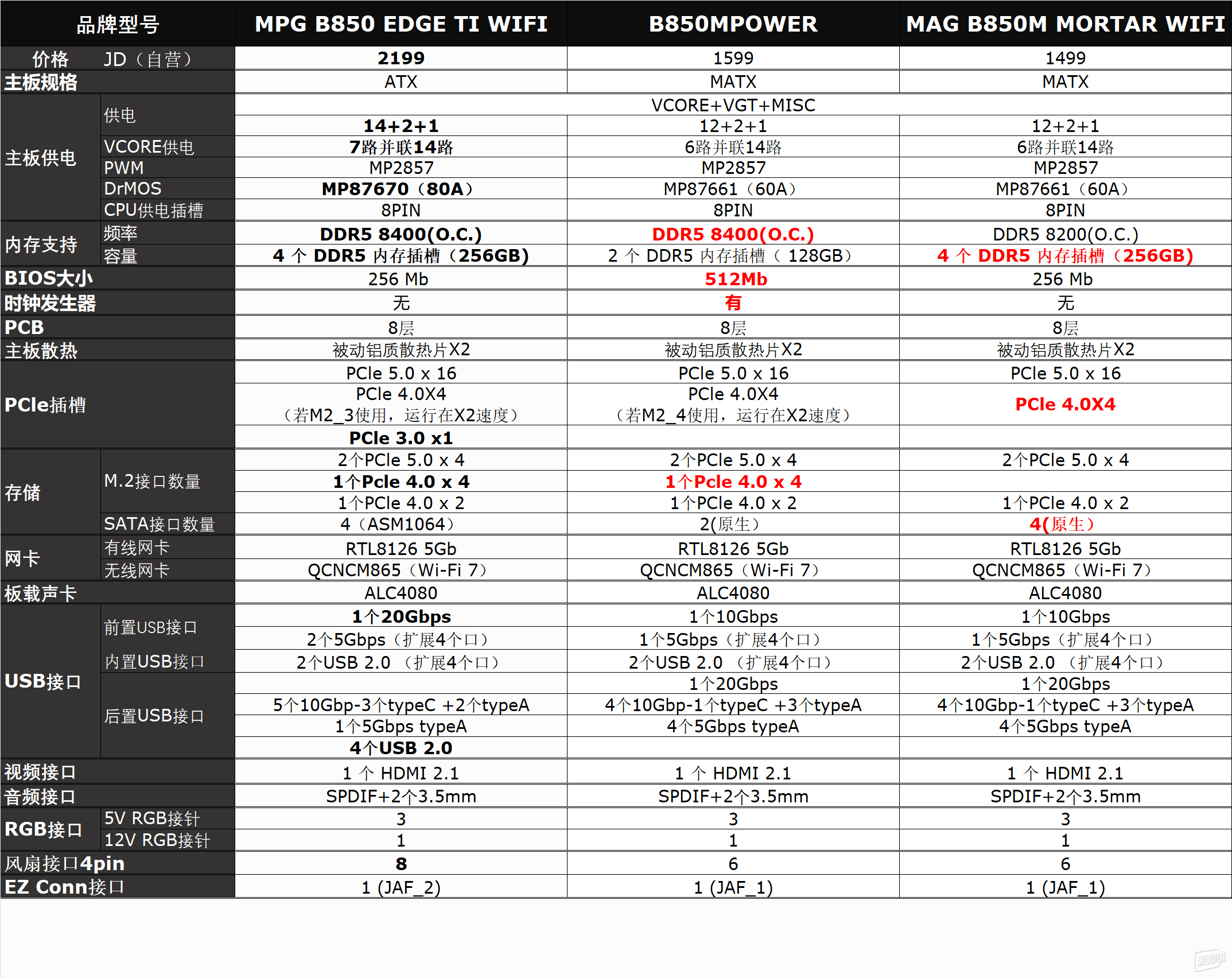

▼最近一段時間，評測了MPG B850 EDGE TI WIFI（刀鋒鈦），B850MPOWER和MAG B850M MORTAR WIFI（迫擊炮）三張主板，正好來對比下不同價位主板的定位。

刀鋒鈦為頂級的微星B850大板，擁有最強的供電規格，4個M2接口，更多的USB。B850MPOWER與其相比，供電要稍弱一些，但同樣也具有4個M2接口，作為MATX主板來說確實是很難得的。

迫擊炮與B850MPOWER價格相近，兩者供電一致，B850MPOWER具有時鐘發生器，超頻玩法更多，內存超頻也有額外的優勢。在存儲方面多一個M2接口，即使不考慮背面的接口，將正面的PCIe 4.0X4轉接成M2接口，就可以擁有全速滿血的2個PCIe5.0+2個PCIe 4.0 M2接口；炮擊跑則有更多SATA接口和內存插槽，以及更高級的顯卡快拆結構：EZ PCIe Clip II。所以現在這兩張主板形成很好的互補關系。

在B850MPOWER發布前，很多認為它是最強B850小主。但它的供電并沒有強于迫擊炮，這種說法就很難成立了。不過它的售價都是不錯，發售不久,JD多地就是無貨狀態了！

當然如果B850MPOWER的特色正是你所需要所喜歡的，那么它就是你的最強主板。

MPOWER聯盟

▼B850MPOWER的雙插槽內存設計雖然犧牲了內存容量擴展性，但為高頻內存提供了更純凈的信號環境。微星超頻實驗室也與各大內存品牌合作建立MPOWER聯盟推出配套的專屬優化內存產品。

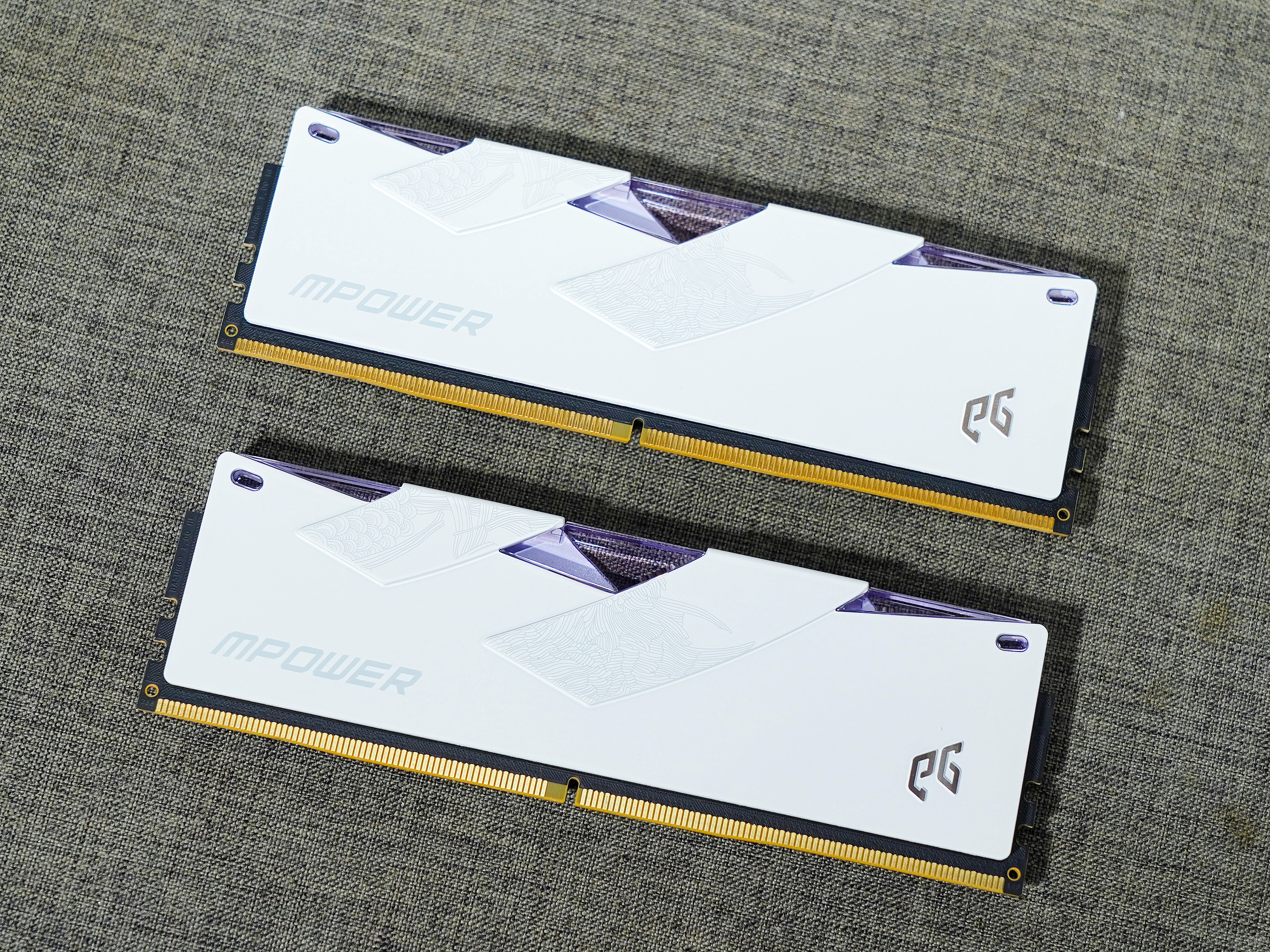

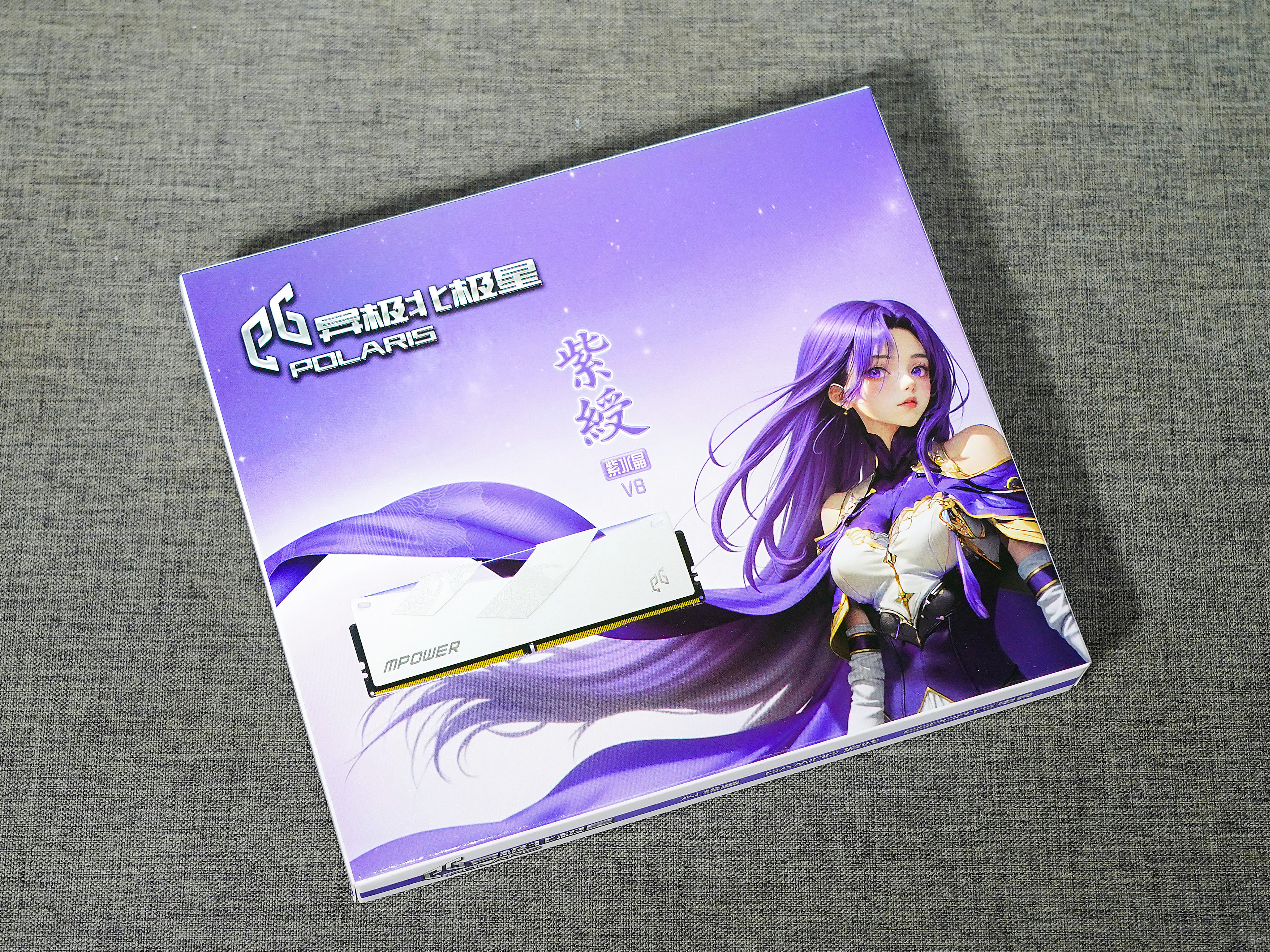

▼異極北極星正是這些內存廠商之一，其中紫綬V8內存采用國風設計的金屬散熱馬甲，內部為10層PCB板+海力士的A DIE顆粒,頻率規格為C28 6000 ，也是AMD最佳甜點頻率。更重要的是它專為微星MPOWER系列主板調校，是專屬的MPOWER認證內存，兼容性良好

▼作為MPOWER認證內存，下篇文章也會在B850MPOWER主板實測一下它的性能。
